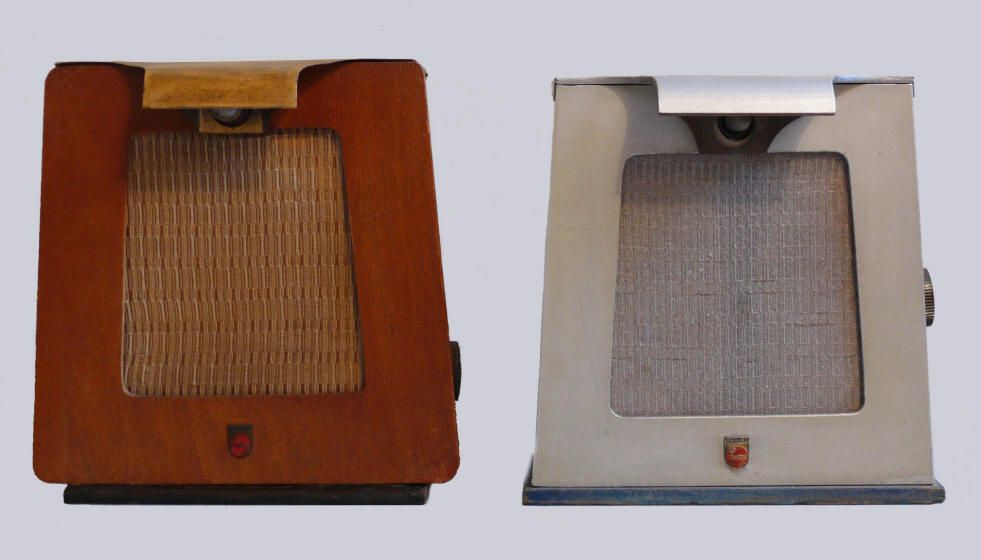

Eenlamps reflexontvanger voor wisselstroom. Het eerste model uit 1945 (links) en het latere model, de 37A-46, uit 1946
Na de bevrijding van het zuiden van Nederland in september 1944 begon Philips met de productie van een simpele radio voor de ontvangst van het Eindhovense radiostation "Herrijzend Nederland" op 415 meter, dat op 3 oktober 1944 met haar uitzendingen begon. Het radiootje was daarom "vast" afgestemd op een met een trimmer in te stellen gebied van ongeveer 400-450 meter.
Er zijn drie hoofdtypes gemaakt (maar er zijn ook tussenvarianten bekend): uitvoering 1, met de seleengelijkrichter bovenin het houten kastje, uitvoering 2 met de seleencel onderin het kastje en uitvoering 3 met een kastje van met aluminium bekleed triplex. Waarschijnlijk gaat het hier om achtergelaten Duits vliegtuigmateriaal. Dit is de laatste versie van de Luistervink, gemaakt bij NSF in Hilversum (foto rechts).
De eerste versie (met 1 vast afgestemd station) kwam waarschijnlijk in het begin van april 1945 op de markt; een versie met twee stations (301,5 en 415 meter) in de tweede helft van november 1945. In de tussentijd werden omschakelplaatjes geleverd voor gebruik met twee stations.
Het toestelletje bevat slechts 1 buis. In de oude modellen is dat de ECF1, in de 37A-46 de ECH21. De reflexschakeling maakt gebruik van het pentodedeel (bij de ECH21 het heptodedeel) van de buis voor hf en lf versterking. Het triodedeel doet dienst als detector. De anodespanning wordt gelijkgericht door een seleencel.
Versie 37A-46 heeft een echt schaallampje boven de luidspreker: de 8045D; de oudere modellen hebben op die plaats een fietslampje.
Door middel van een stekkertje op een extra aan te schaffen omschakelplaatje kon worden gekozen voor 415 meter en de latere tweede frequentie, Lopik, op 301,5 meter. De laatste versie, de 37A-46, is in de fabriek al voorzien van dit omschakelsetje.
De Stichting Nederlandse Radio-Omroep in Overgangstijd verzorgde haar eerste uitzending op zondag 20 januari 1946 en dit betekende voor Radio Herrijzend Nederland dat haar laatste uitzending plaatsvond op zaterdag 19 januari 1946.
Oorspronkelijke prijs f 60,- voor de eerste versie (1 station) en f 65,- voor de tweede versie (2 stations).
Gegevens

37A-10

37A-46

Buis 37A

Buis 37A-46 Schema
Serienummer:

3636 (chassis)

13981


Klik op de buizen voor meer informatie

Klik op het schema om het te vergroten
Afmetingen (h×b×d):

20,7 x 20,7 x 8 cm

20 × 20 × 8 cm

Bouwjaar:

1945

1946

Gekocht in:

2014

2009

Verkocht in:   2023

Wat werd er in 1945 uitgezonden?



Luister naar een nieuwsuitzending waarin de Duitse capitulatie bekend gemaakt wordt, opgenomen op 4 mei 1945

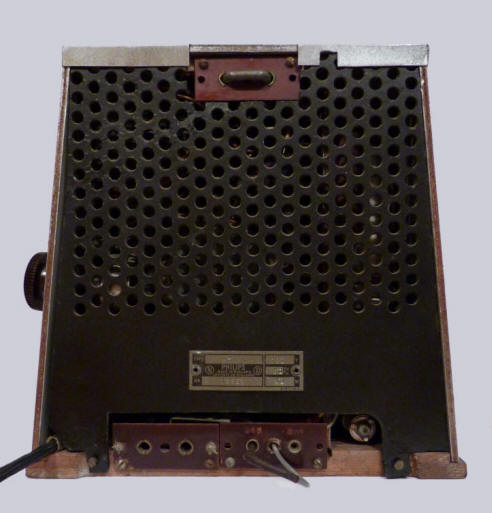

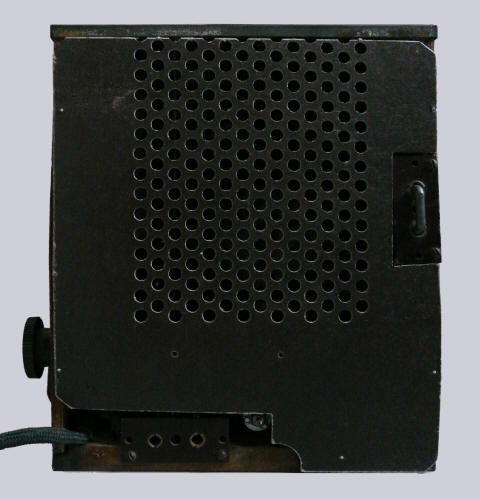

37A met (replica) achterwand 37A-46 met achterwand

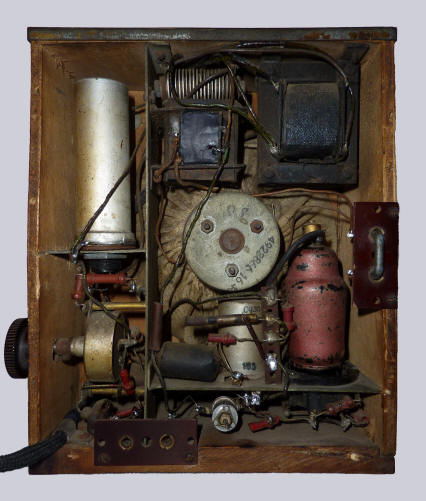

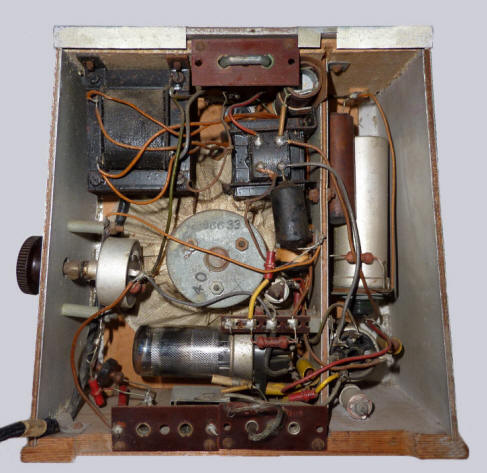

Binnenzijde 37A Binnenzijde 37A-46
Het chassis was nog redelijk origineel. Geen enkele nieuwe component was toegevoegd. Rondom de toltrimmer waren een paar onderdelen verwijderd, waarschijnlijk om de radio op een andere golflengte te laten spelen. De inhoud van de afvlakelco is vernieuwd, de buis is vervangen (bedankt John!) net als het netsnoer. Het binnenwerk van de radio lijkt ook hier nog in ongerepte staat, maar de eindtrafo was primair door, condensator C7 (zie schema) was lek en de afvlakelco uit 1943 was niet meer in werkende staat. Alle onderdelen zijn onzichtbaar hersteld. Ook de ECH21 en de stoffen omhulling van het netsnoer waren aan vervanging toe.

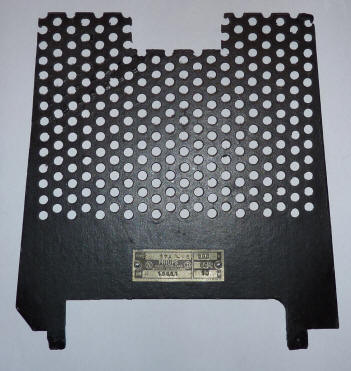

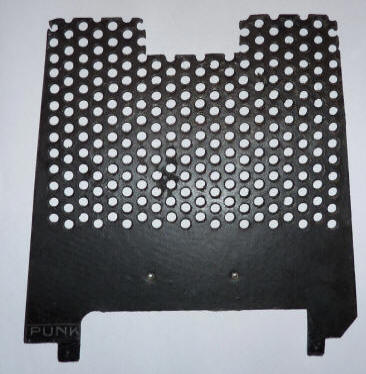

Het achterwandje van de 37A-46 is gemaakt van een Blaupunkt achterwand. Deze achterwanden lagen nog in de fabriek en materiaal was schaars in die tijd.
Advertentie voor de allereerste Luistervink in het dagblad "Oost-Brabant" van 9 april 1945. Advertentie voor de tweede versie van de Luistervink in de Bredasche Courant van 17 november 1945
