Raamantenne
met ingebouwde versterker |

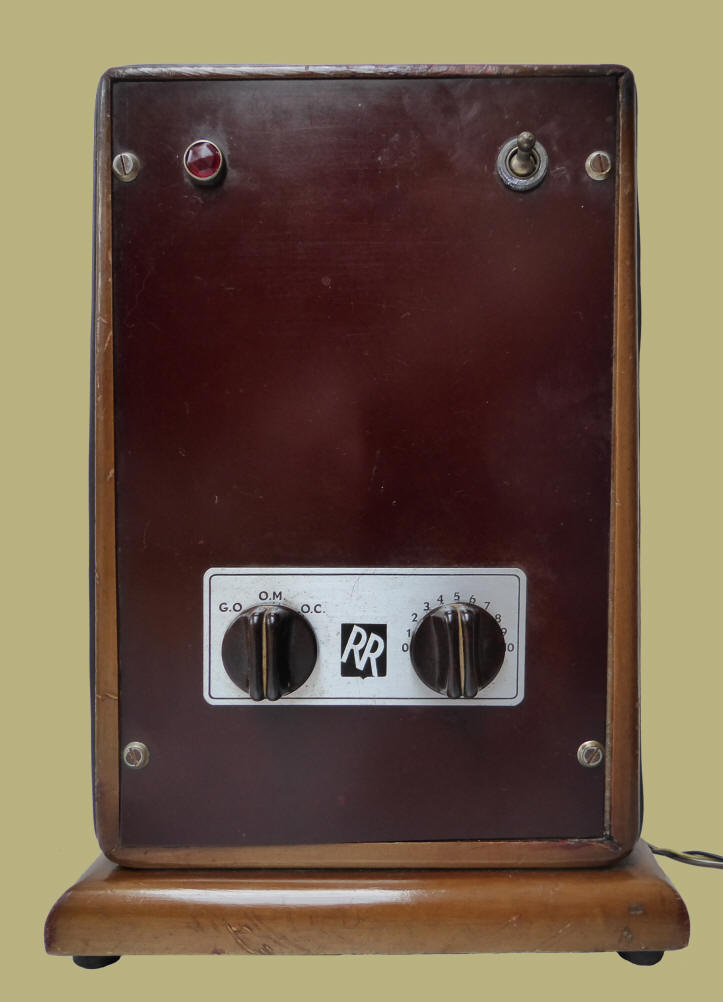

| In houten
behuizing met pertinax front en houten voet. Aan de
buitenkant van de behuizing zit een
antennewikkeling met twee windingen. |
 |
|
Boven rechts zit een aan/uit schakelaar, links
een lampje dat brandt als de versterker aan staat. Onderaan
links zit een
golflengteschakelaar voor lange- midden- en
kortegolf (GO, MO en OC). Rechts kan worden
afgestemd. |
| Doordat de antenne voornamelijk de
magnetische component van het antennesignaal ontvangt,
wordt een groot deel van de storingen tegengehouden. De
ingebouwde versterker versterkt het antennesignaal
behoorlijk, waardoor ook binnenshuis een goede ontvangst
mogelijk is. |
| Dit type antenne was vooral populair
in België en Frankrijk. |
| R.R Radio S.A. wordt in maart 1930 in
Brussel opgericht door de heren Roger Roy en Marc Revol. Het adres
is 10, Impasse de l'Hopital. In 1934 verhuist het
bedrijf naar een nieuwe fabriek in Anderlecht, 44-46, Rue des Goujons. In 1953
verhuist het bedrijf opnieuw, naar de Chaussée de Ninove
291. Het bedrijf
maakt fraai vormgegeven radio's tot het begin van de
jaren '50 van de vorige eeuw. Rond 1966 stopt RR Radio. |
| Een voorbeeld van een
paar
radio's van R.R. Radio
hier. |
|
| Serienummer |
|
| Gemaakt in |
± 1950 |
| Aangeschaft in
|
2018 |
| Afmetingen (h x b x d) |
29,3 x 21 x 8 cm |
| Voltages |
220 volt |
|
 |
Klik op een
buis voor meer informatie |
 |
Klik op het
schema om te vergroten |
|
|
.jpg) |
|

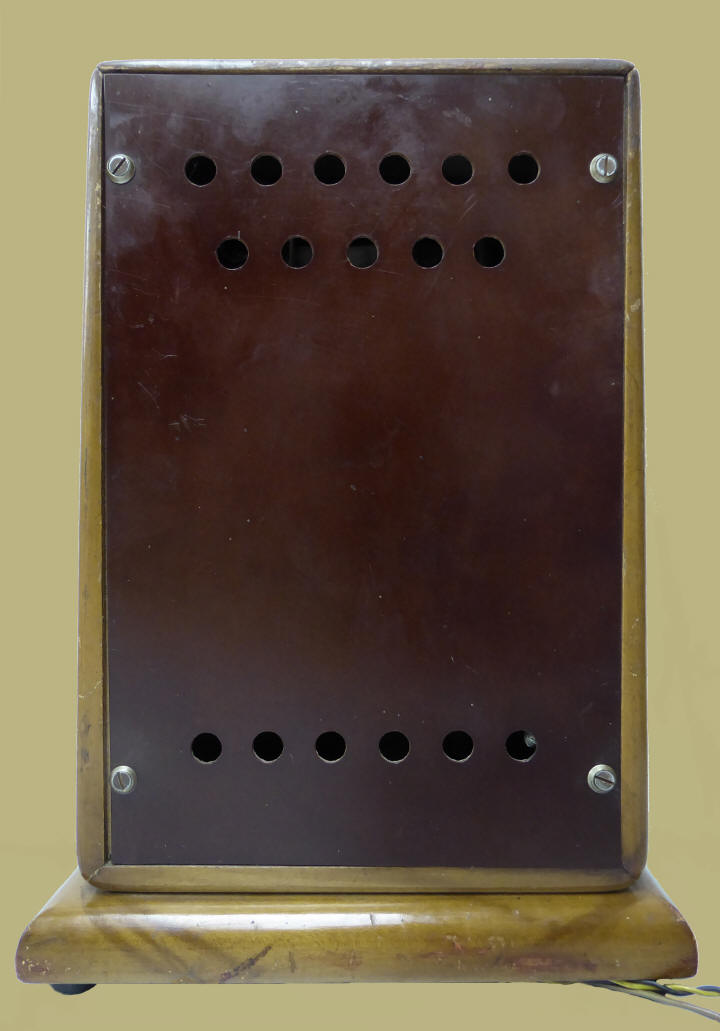

Achterzijde |
|
Nadat de raamantenne aangesloten is op het
lichtnet, de twee stekkers aan de achterzijde aangesloten zijn
op de antenne- en aardbus van een radiotoestel en een zender is
gevonden op de radio, kan daarna de antenne
worden afgestemd door middel van de rechter knop. Door de
antenne te draaien kan de ontvangst nog verder worden geoptimaliseerd. |
d.jpg) |
|

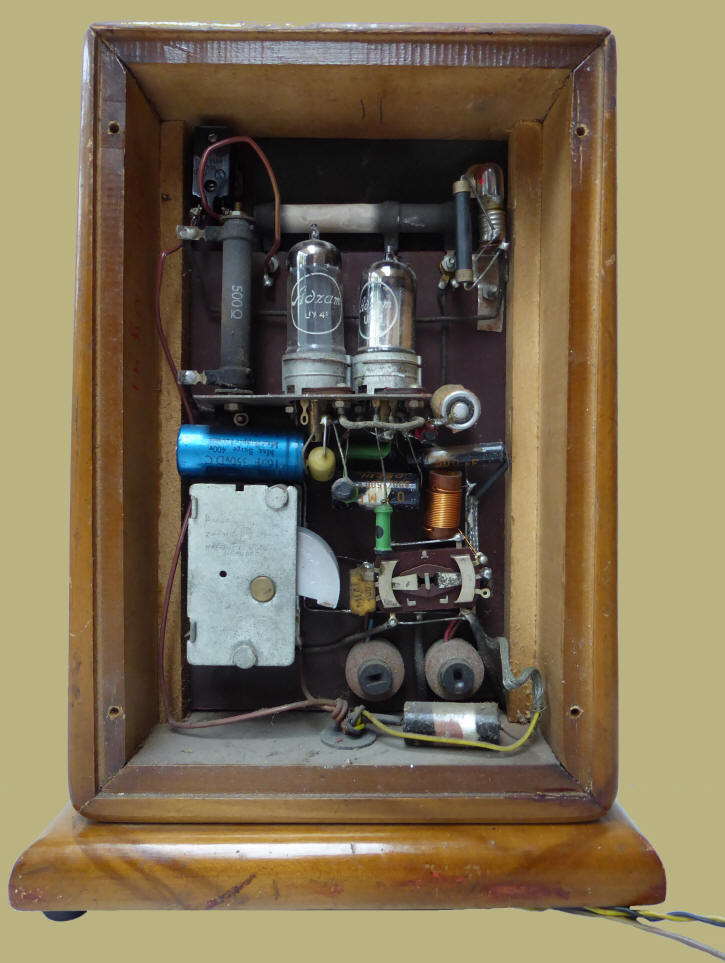

Binnenzijde |
|
Tussen de schakelaar en het pilot-lampje zitten
twee draadgewonden weerstanden die zorgen voor de werkspanningen
van de versterker. Onderin links de afstemcondensator met
daarnaast de golflengteschakelaar en daaronder de spoeltjes voor
de lange- en de middengolf. Boven de schakelaar zit het spoeltje
voor de kortegolf. |
|
|
|
