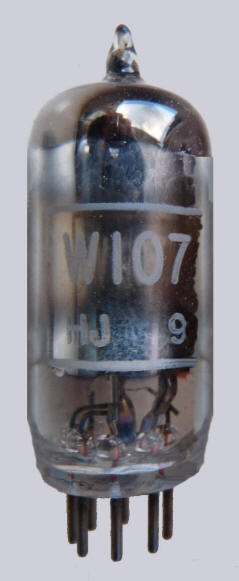

Marconi W107





RF amplifier pentode



1 2 3 4 5 6 7 base
g1 k f f a g3 g2 B7G



Vf

Af

Va

 Vg Vs

mAa

 mAs ra gm Pdiss

6.3

0.1

 250 -0.65 150 8 2 500,000 2.5 2.5

Equivalent E2046
