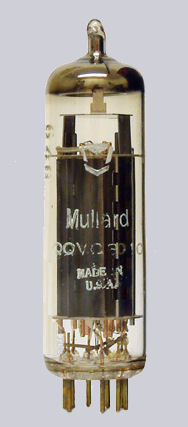

Mullard QQV03/10

Double power tetrode

Introduced in 1947

With central filament tap for 6.3V, 0.84A usage

1 2 3 4 5 6 7 8 9 base
g1 k,s g1(2) f f a(1) g2(1),g2(2) a(2) fct B9A

Vf

Af

Va

 Vs Vg

mAa

 mAs ra gm Pout Pdiss

12.6

0.42

200

 175 -60

34

 1.5   3.3 9
Equivalent CV2798
