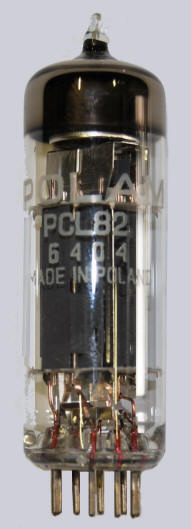

Polam PCL82

Triode/output pentode for television

Introduced in 1955

1

2

3

4

5

6

7

8

9

base

g(t)

k(p),g3,s

g1

f

f

a(p)

g2

k(t)

a(t)

B9A



  Vf Af Va Vs Vg mAa mAs ra gm Pout Pdiss
Pentode 16 0.3 250 250 -22,5 28 5.5 25,000 5 3.4 7
Triode     100   0 3.5   28,000 2.5   1

Equivalent 16A8, 16TP6
