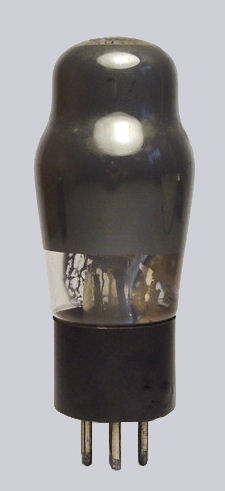

Sator NE43

Output pentode

Introduced in 1932

1 2 3 4 5 6 base
a f f g1 k,g3 g2 B5+1



Vf Af Va Vs Vg mAa mAs Ra gm Pout Pdiss
4 1.1 250 250 -15 24 7 70,000 2.5 2.8 6
