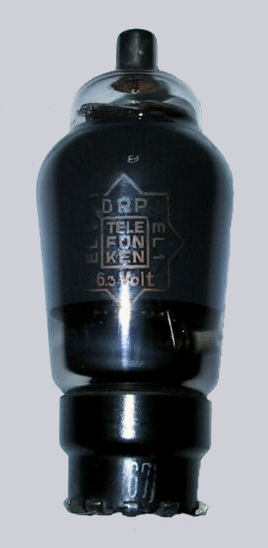

Telefunken EL1

Audio output pentode for car radio

Introduced in 1934

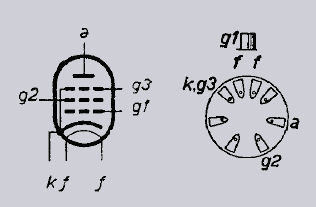

1

2

3

4

5

6

7

8

tc

 base

-

f

f

k,g3

-

-

g2

a

g1

 P



Vf Af Va Vs Vg mAa mAs ra gm Pout Pdiss
6.3 0.4  250 250 -19 32 3.3 48,000 2.6 2.8* 8

*) EL1neu (1936) Pout 3.6

Equivalent TEL1
