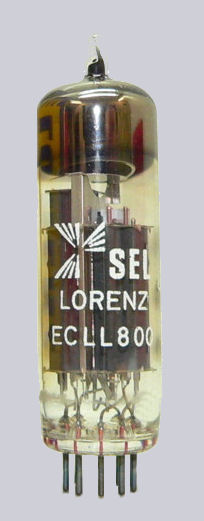

Lorenz ECLL800



Triode/dual output pentode

Introduced in 1963

1 2 3 4 5 6 7 8 9 base
a(t) g(t),g1(2) a(2) f f g1(1) k,g3,s a(1) g2(1,2) B9A



  Vf Af Va Vs Vg mAa mAs ra gm Pout Pdiss
Pentodes 6.3 0.6 250 250 -9 24 4.5 100,000 6   6
Triode     100   -9 4   150,000 0.05   0.5



Equivalent 6KH8
