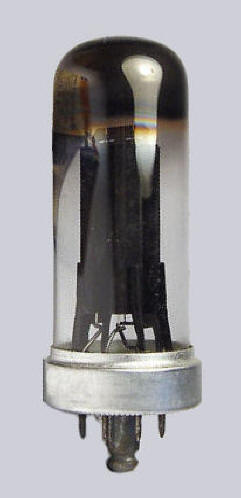

Tungsram AZ21

Full wave rectifier

Introduced in 1941

1

2

3

4

5

6

7

8

base

f

a1

a1

-

fct

a2

a2

f

B8G



Vf Af Va mAa series res. cap. (max)
4 1  300 120 60Ω 60μF
    400 90 80Ω 60μF
    500 70 100Ω 60μF
