Superheterodyne ontvanger
Brede, zwaar uitgevoerde kast, gefineerd met notenfineer. De voorzijde is versierd met twee glazen platen, waarop links een oud zeilschip en een kaart van Nederland en rechts een kleiner scheepje - een Indische prauw - en een kaart van de Indische Archipel getst zijn. Deze glasplaten, die de band tussen Nederland en het voormalige Nederlands-Indi symboliseren, worden bovenaf door schaallampjes verlicht.

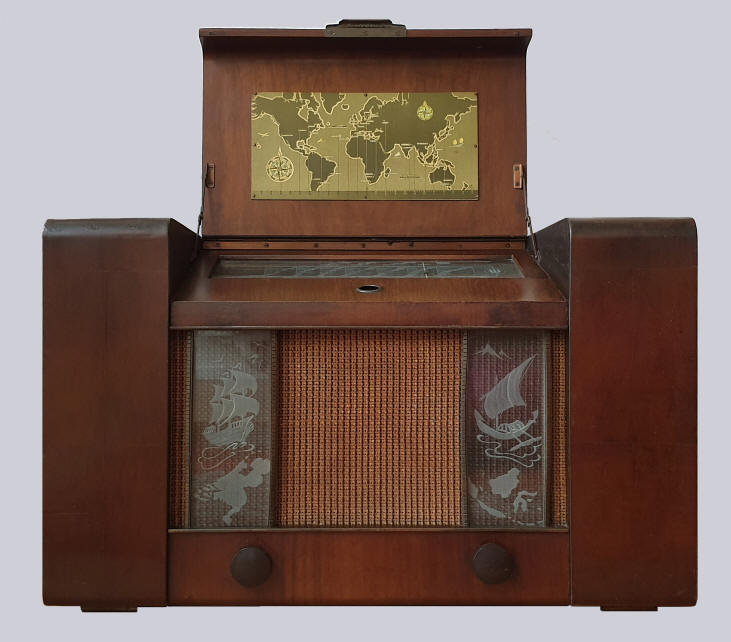

Onder de scharnierende klep zit de royaal uitgevoerde glazen stationsschaal die aan de bovenkant door twee schaallampjes verlicht wordt. Aan de binnenzijde van deze klep is een wereldkaart bevestigd.
Aan de voorzijde zitten de aan/uit/volumeknop en de afstemknop.
In de zijkanten van het toestel is eveneens een aantal bedieningsknoppen aangebracht. Aan de rechterzijde de golflengteschakelaar (L, M, K). In de linker zijwand zit de toonregeling en een "spaarschakelaar". Deze schakelaar heeft een drievoudige werking. De beide schaallampjes en de twee lampjes voor het verlichten van de glasplaten worden ermee uitgeschakeld, maar tegelijkertijd wordt ook nog de anodespanning verlaagd. Aan de achterzijde zitten aansluitingen voor antenne en aarde, een extra luidspreker en een grammofoon. De luidspreker is een forse Philips 9682 met klankverstrooier.
Het ontvangstbereik is: korte golf (13,8-51 meter), middengolf (175-585 meter) en lange golf (708-2000 meter).
De radio is onderdeel van de Nobelserie.
De oorspronkelijke prijs was f 295,-.
Gegevens Buizen
Serienummer: 6537
Philips chassisnummer: 163531
Philips licentienummer: 15007
Afmetingen (bhd): 65,3 x 40,5 x 32,2 cm
Bouwjaar: 1941
Gerkregen in: 2019
Voltages: 110-125-145-200-220-245 V~
Gewicht: 18,4 kg
Geschatte seriegrootte: 2300



Klik op een buis voor meer informatie

Schema





Wat werd er in 1941 uitgezonden?



Luister naar "In een landerige stemming" door "The Ramblers", opgenomen in 1941.

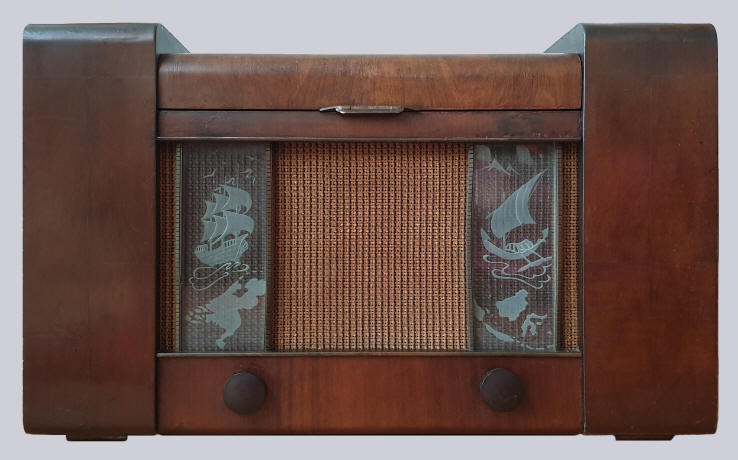

Voorzijde

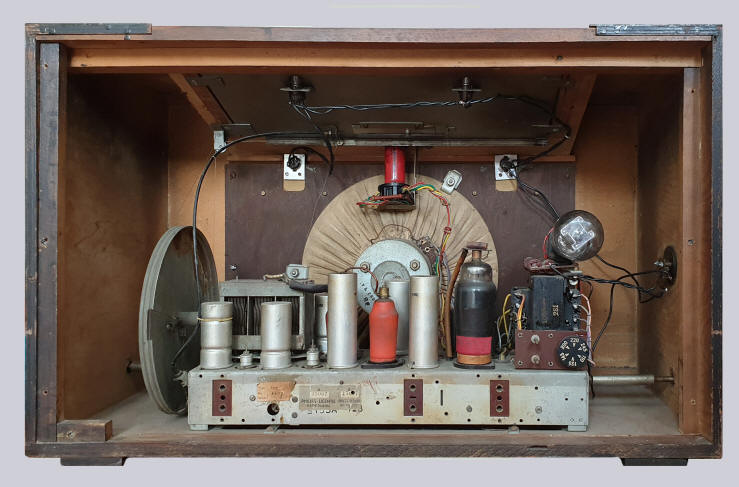

Achterzijde
Het bij Philips gemaakte chassis (van een Siera S153A) is uitgevoerd met 5 buizen (inclusief afstemoog). Het chassis werd ook toegepast in de Finse Fenno V42 Sampo en de Zwitserse Jura 153A.

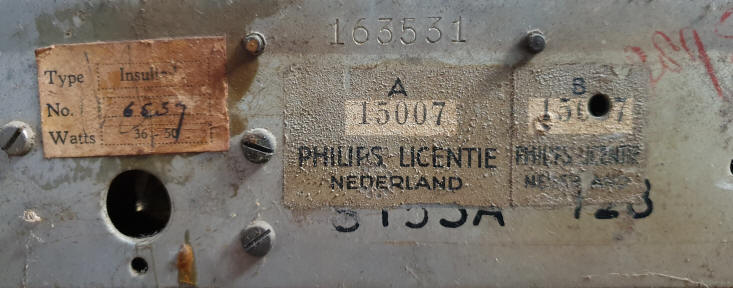

Typeplaatje, licentiestickers en chassisnummer

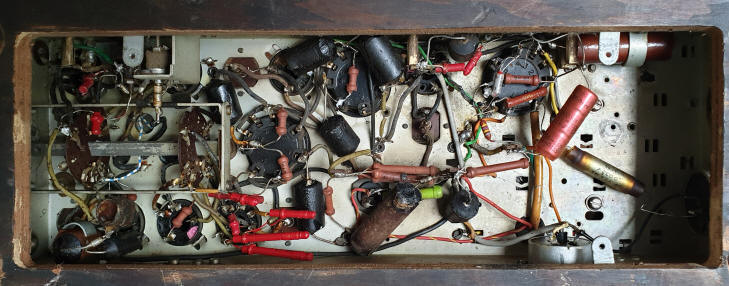

Onderzijde van het chassis
Rond de eindbuis (rechts) ontbreekt nog een aantal componenten.

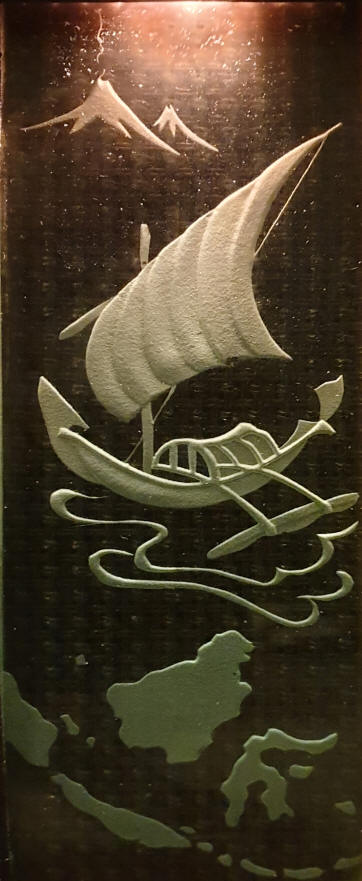

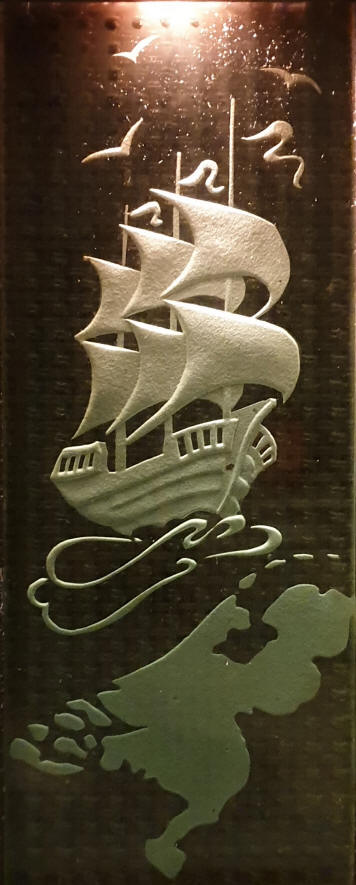

De beide verlichte glazen paneeltjes
