Vierlamps rechtuitontvanger voor batterijvoeding

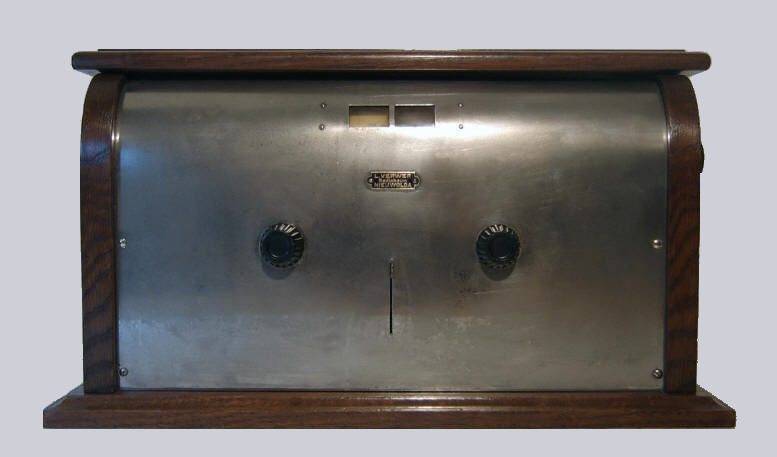

Gebogen front van vernikkeld metaalplaat; robuust uitgevoerde massief eikenhouten kast. In het midden een hendeltje dat dienst doet als golflengteschakelaar (lange- of middengolf). Dit hendeltje bedient ook een afdekplaatje dat in de middengolfstand het venstertje van de lange golf afdekt en omgekeerd. In de onderste stand worden beide venstertjes afgedekt en staat de radio uit. Links een reostaat voor de gloeistroom van de hf-buis, rechts de terugkoppeling. De afstemknoppen bevinden zich aan de linker- en rechterzijde.
Gegevens Buizen
Serienummer: geen
Afmetingen (hbd): 26,5 47 24 cm
Bouwjaar: 1928
Aangeschaft in: 2008
Voltages: 4 / 60 / 120 V


Klik op een buis voor meer informatie

Schema

Wat werd er in 1928 uitgezonden?



Luister naar "What'll You Do" door het orkest van Tommy Kinsman, met zang van Maurice Elwin, opgenomen op 29 maart 1928

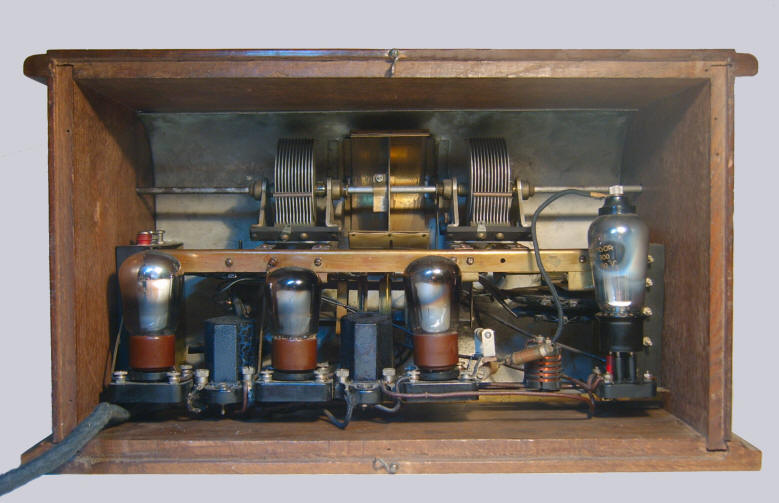

Achteraanzicht
Buizenbezetting v.l.n.r.: B405, A415, A425, Splendor VH300 (Philips A442 equivalent). De werkelijke buizenbezetting is onbekend. Er wordt afgestemd met de secondaire afstemcondensator; daarbij loopt de primaire condensator mee. De primaire condensator heeft echter een kleine speling ten opzichte van de secondaire. Dat gebied wordt gebruikt voor de antenneafstemming. De houten kast zit met taps toelopende groef/mes verbindingen in elkaar.

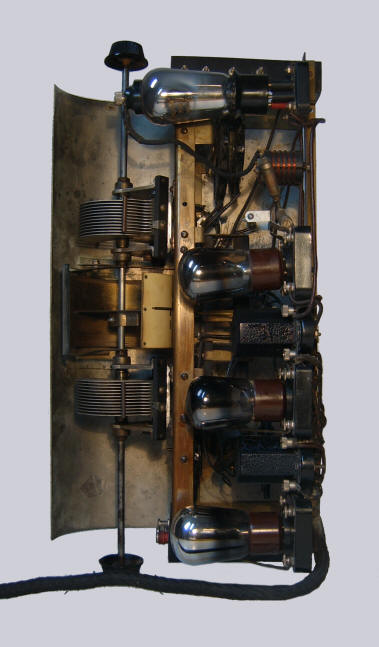

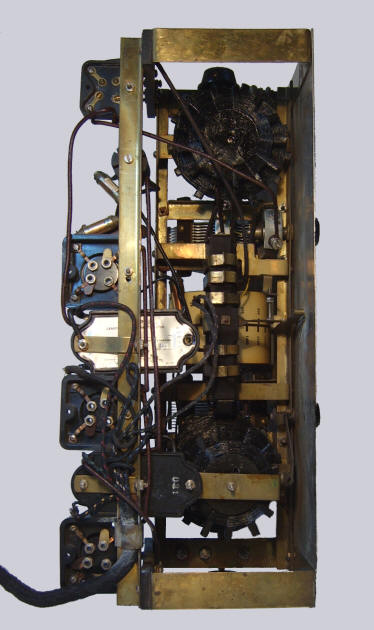

Achterzijde van het chassis Onderzijde van het chassis
Het toestel is opgebouwd op een messing frame
