Superheterodyne ontvanger voor wissel- en gelijkstroom

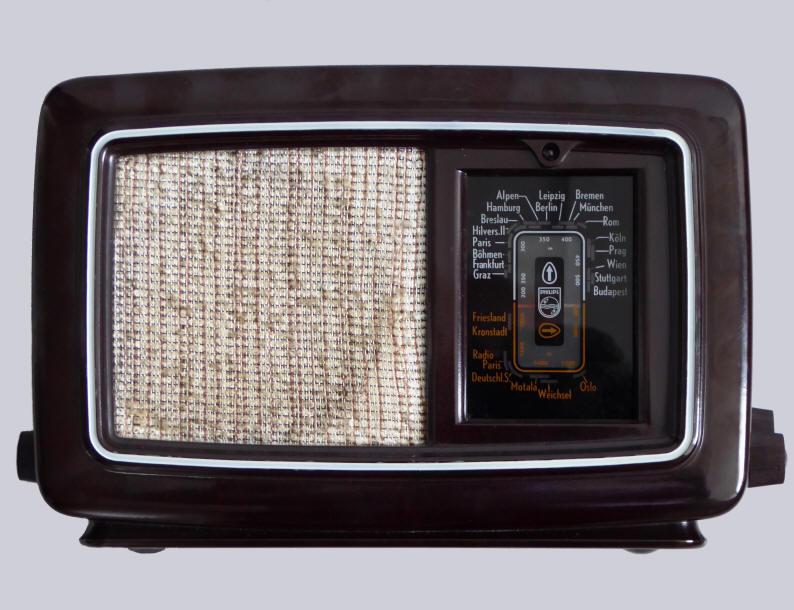

In donkerbruin bakelieten kast. De bedieningsknoppen zitten aan de zijkanten. In de linker zijwand zit de netschakelaar met volumeregeling; in de rechterzijkant afstemming en golflengteschakelaar. Het toestel werd door Philips-Valvo in Aken gemaakt. De Philips 203U was de eerste radio in de Philetta serie. Het gaat om de tweede versie van dit model met 17 gaatjes in de bovenzijde. Oudere modellen hebben geen gaten; latere modellen hebben sleuven in de bovenzijde van de kast.
Het toestel is geleverd aan het Duitse Heereswaffenamt (Wa.A.) in Berlijn. In de onderzijde van de kast is de tekst "Heereseigentum" ingesmolten. Op het chassis staat deze tekst ook twee maal gestempeld. Verder een stempel met de tekst "Wa.A. 858" en een rijksadelaar met swastika. 858 Is een Wa.A. inspectienummer. Ook in de metalen achterwand is de aanduiding Wa.A. 858 met adelaar ingestempeld.
Met middengolfband (192-575 meter) en de lange golf (708-1910 meter). De middenfrequentie is 452 kHz.
De schaal wordt van boven door een neonlampje (Z10) verlicht. De luidspreker is een Philips 9668.
Aan de achterzijde kan een antenne worden aangesloten. De metalen achterwand dient tevens als plaatantenne.
Gegevens
Serienummer: 587051
Chassisnummer: 4156
Afmetingen (b h d): 24,7 16,5 13 cm
Bouwjaar: 1942
Aangeschaft in: 2017
Gewicht: 2,7 kg
Voltages: 125, 220 volt ~ en -
Buizen
Klik op een buis voor meer informatie

Schema

Wat werd er in 1942 uitgezonden?



Luister naar "Wir machen Musik", gezongen door Ilse Werner met orkestbegeleiding. Opgenomen in 1942.

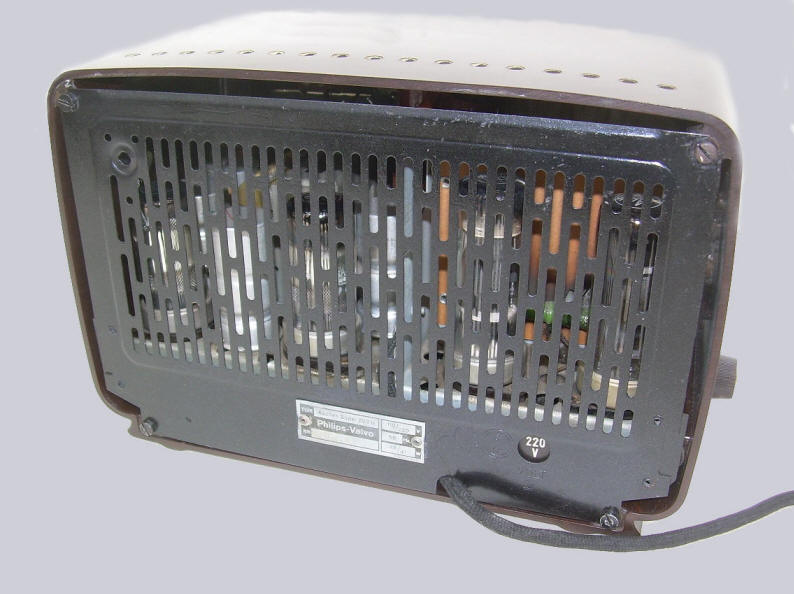

Achterzijde

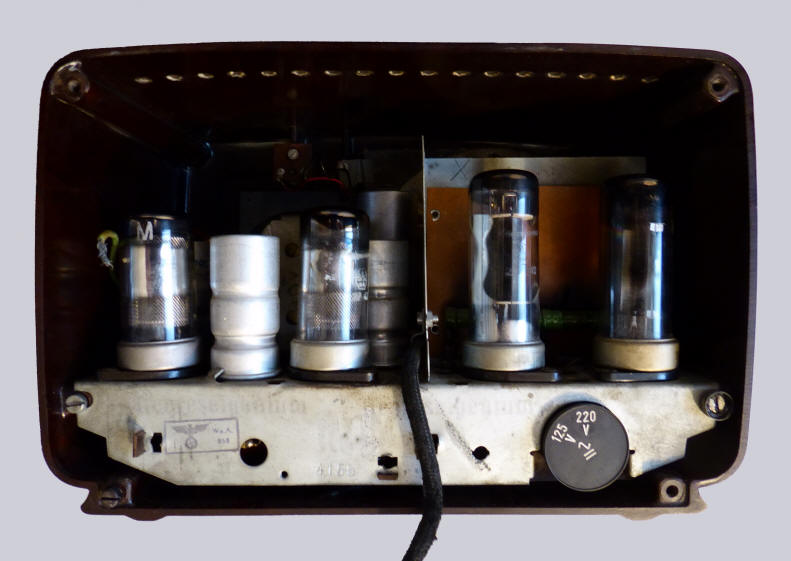

Achterzijde met verwijderde achterwand

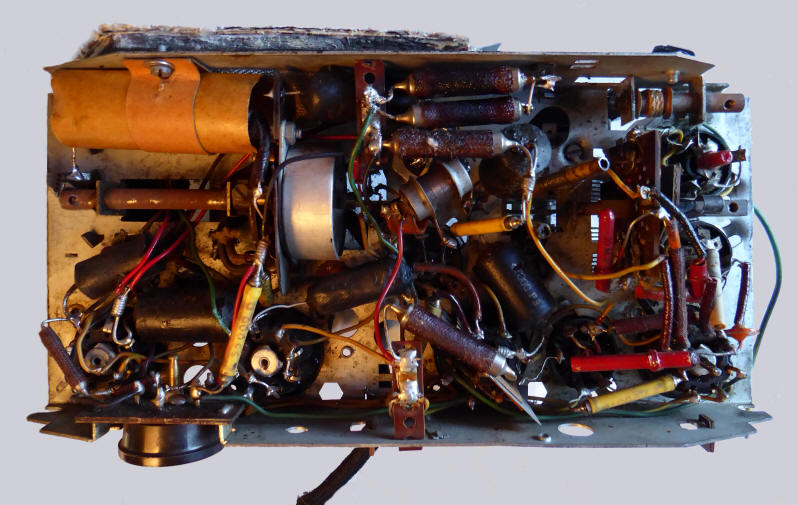

De onderzijde van het chassis

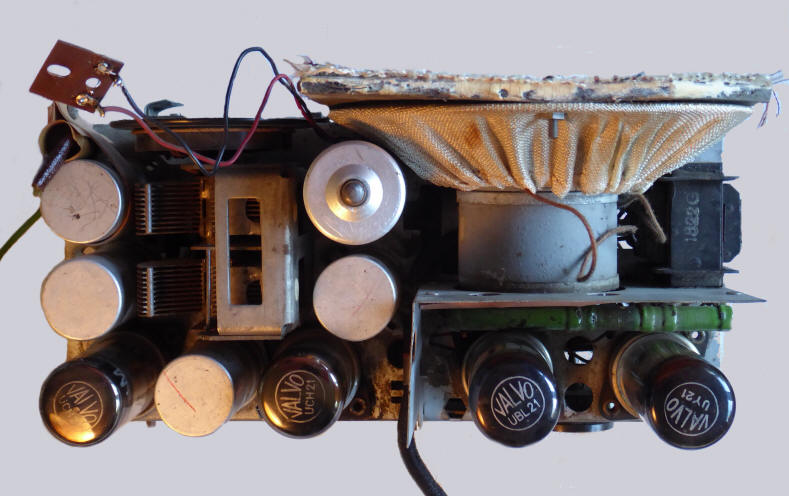

De bovenzijde van het chassis

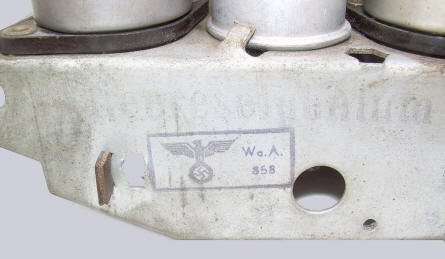

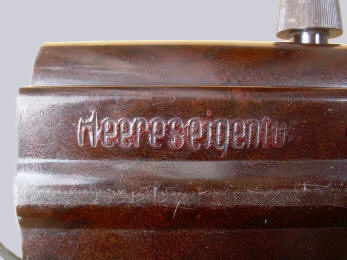

Stempels met de tekst "Heereseigentum", rijksadelaar met swastika en de tekst Wa.A. 858 Stempel met de tekst "Heereseigentum" in de bodem van de bakelieten kast
