Batterijontvanger
In houten kast. De M3 is een drielamps primaire ontvanger voor batterijvoeding.

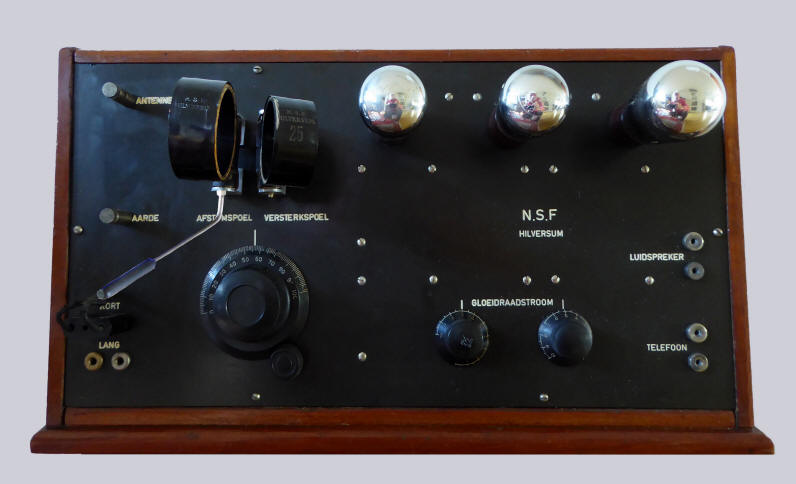

De bedieningsorganen en de buizen bevinden zich allemaal op het ebonieten front. Aansluitingen en knoppen van links naar rechts: antenne- en aardbus met daaronder een schakelstekker voor middengolf en lange golf, de afstemspoel en de terugkoppelspoel met daaronder de afstemknop met fijnafstemming. Onder de drie buizen twee reostaten voor de gloeistroom (de eerste voor de detector en de eerste LF buis, de tweede voor de eindbuis) en daarnaast aansluitbussen voor een luidspreker en een koptelefoon.
Het toestel is een ontwerp van de voor NSF werkende Engelse ingenieur George William White.
De radio was in de eerste versie uitgerust met de buizen A110, A110, A106; daardoor konden de voedingsbatterijen inwendig worden geplaatst. Later werden de toestellen uitgerust met twee A415 buizen en een B405. De polariteit van de gloeistroom moet dan worden omgedraaid. Dit staat verkeerd in het schema dat in de Philips beschrijving van het toestel staat. Het schema dat op deze pagina kan worden gedownload geeft ook de verkeerde polariteit.
De oorspronkelijke prijs was f 198,-.
Gegevens
Serienummer: 585
Afmetingen (bhd): 50 28 24 cm
Bouwjaar: 1925
Aangeschaft in: 2015
Voltages: 1,3V/60V
Gewicht: 7,1 kg
Buizen
Klik op een buis voor meer informatie

Schema
  Gebruiksaanwijzing

Wat werd er in 1925 uitgezonden?



Luister naar "Radio Idioot" gezongen door Kees Pruis, opgenomen in 1925

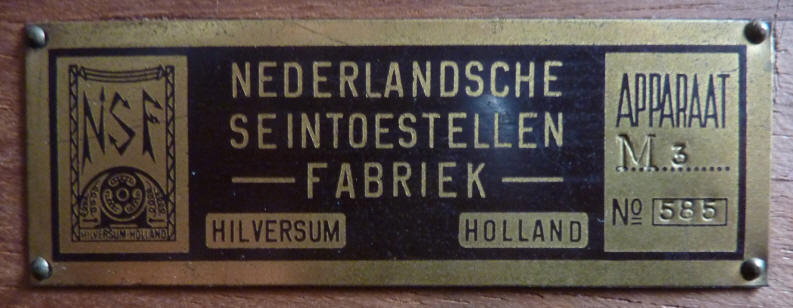

Typeplaatje
Advertentie voor de M3 in De Luistergids van 24 juli 1925
Eerste advertentie voor de M3 in de NRC van 17 februari 1925 Advertentie voor de M3 in het Algemeen Handelsblad van 1 december 1925
