Vierlamps tweekrings draagbare batterijontvanger
In met zwart leer beklede koffer en in het deksel ingebouwde moving coil luidspreker (5 inch) en raamantenne.
Onder de luidspreker bevinden zich aansluitpunten voor een koptelefoon (links) en een antenne en aarde (rechts).
In het achterste compartiment worden de 2 volt accu en de 126 volt anodebatterij ondergebracht; in het middelste compartiment, onder de aluminium strip, bevinden zich de buizen.
De knoppen van links naar rechts: "Reaction/Sensitivity", terugkoppeling, "Short/Long", golflengteschakelaar, afstemknop, uitgevoerd als duimwiel, "Adjust", een fijnafstemming door middel van een hefboompje, waarmee de afstand tussen de stator en de rotor van de afstemcondensator wordt ingesteld en "Volume/Selectivity", sterkteregeling door het varieren van de negatieve roosterspanning.
Ontvangstbereik: middengolf (190 - 560 meter) en lange golf (850-1900 meter).
Het toestel is in deze vorm al op de markt sinds 1932 maar werd ieder jaar verder gemoderniseerd. Model SMC, met met moving coil luidspreker, werd voor het eerst gepresenteerd op de Olympia Radio Show in Londen, in augustus 1933. Deze versie, waarin het volume wordt geregeld door de negatieve roosterspanning te varieren, dateert van 1934.
De oorspronkelijke prijs was 15.15.0
Gegevens Buizen Schema
Serienummer: 108407
Afmetingen (b h d): 38,5 22 39 cm
Bouwjaar: 1934
Aangeschaft in: 2016
Gewicht: 13 kg
Voltages: 2 /126 volt
Schema1  Schema 2

Wat werd er in 1934 uitgezonden?



Luister naar "Keep Tempo" door het Engelse orkest van George "Scott" Wood, met zang van Sam Browne, opgenomen op 23 maart 1934

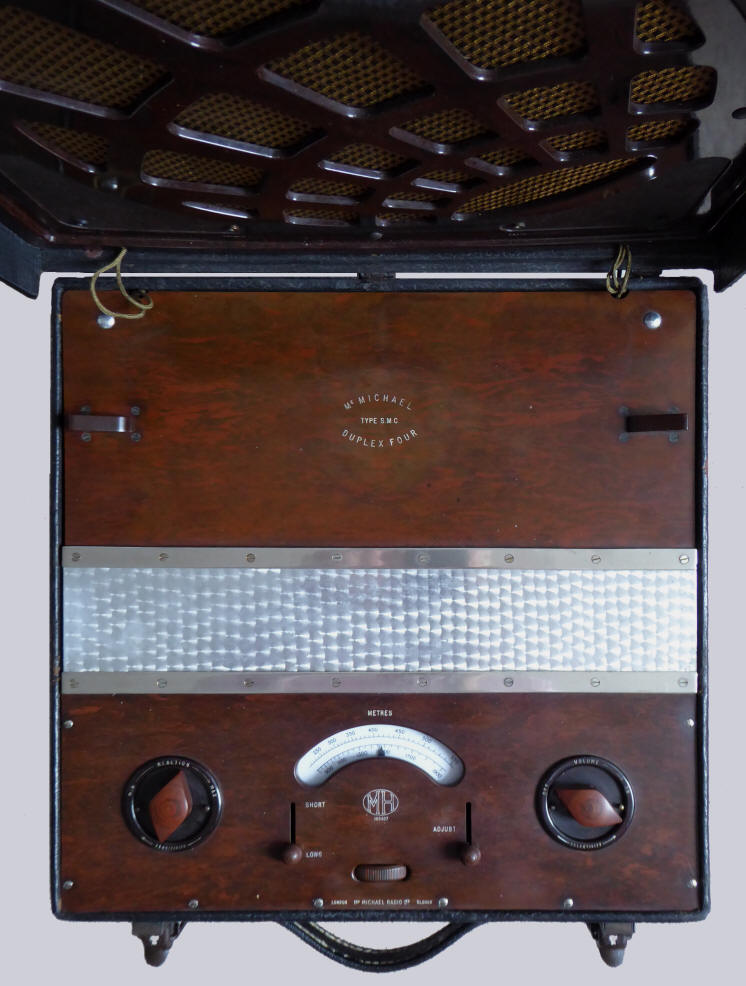

Bovenzijde
Advertentie voor het toestel uit 1935
