Volksontvanger

Eénkrings rechtuitontvanger met terugkoppeling, uitgevoerd in donkerbruin bakeliet met kartonnen achterwand, vanaf 1938 gebouwd door een groot aantal fabrikanten in Duitsland, Oostenrijk en Polen. Lorenz diende het beste ontwerp voor een goedkoop te produceren toestel in en speelde ook daarna een leidende rol in de verdere ontwikkeling. Het toestel heeft slechts twee buizen, de gelijkrichter VY2 en de dubbellamp VCL11 (triode-tetrode).  De prijs van het eenvoudige ontvangertje was 35 RM. In Hongarije werd rond die tijd ook een volksontvanger gebouwd, gebaseerd op de DKE, de Orion 011 Néprádió.

Bijnaam van het toestelletje was "Goebbelsschnauze".

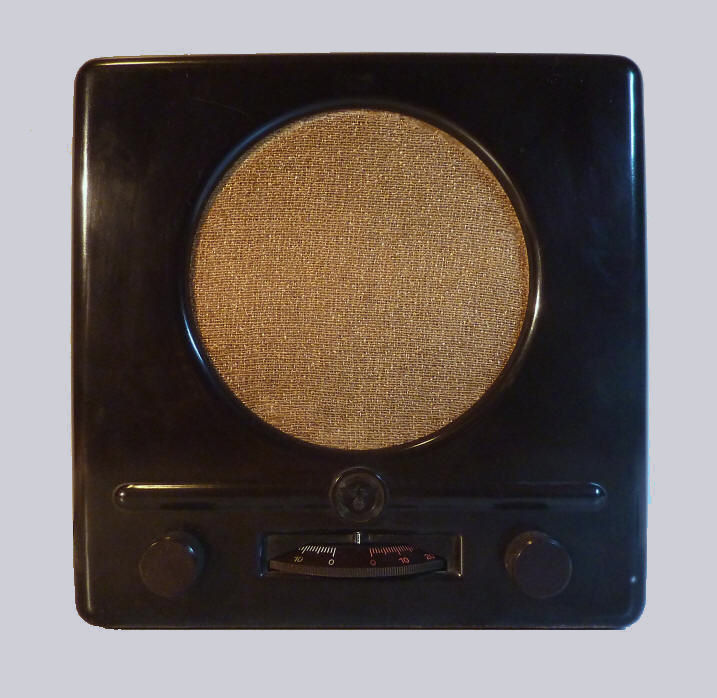

De linker knop bedient de antennekoppeling, de rechter de terugkoppeling. In het midden de afstemknop met gradenverdeling in de kleuren wit (200-600 meter) en rood (800-2000 meter). Bij het doordraaien naar de rode schaalverdeling schakelt de radio automatisch om.
De radio werd ook gemaakt als batterijontvanger, de DKE38B. Na 1940 werd een aantal besparingsmaatregelen doorgevoerd. Zo verdween in 1940 de ontbromregeling ("Brummregulator").
In 1950 werd het toestel in deze vorm nog gemaakt onder de naam DKE50. Deze toestellen hebben uiteraard geen rijksadelaar en swastika. De DKE50 was leverbaar in de kleuren zwart en wit.
Gegevens
Serienummer: 8192
Afmetingen (b×h×d): 24 × 24 × 12 cm
Bouwjaar: ± 1938
Aangeschaft in: 2011
Gewicht: 1,6 kilo
Buizen
Klik op een buis voor meer informatie
Schema

Wat werd in 1938 uitgezonden?



Luister naar "Es ist unmöglich" gespeeld door het orkest van Adalbert Lutter, opgenomen in 1938

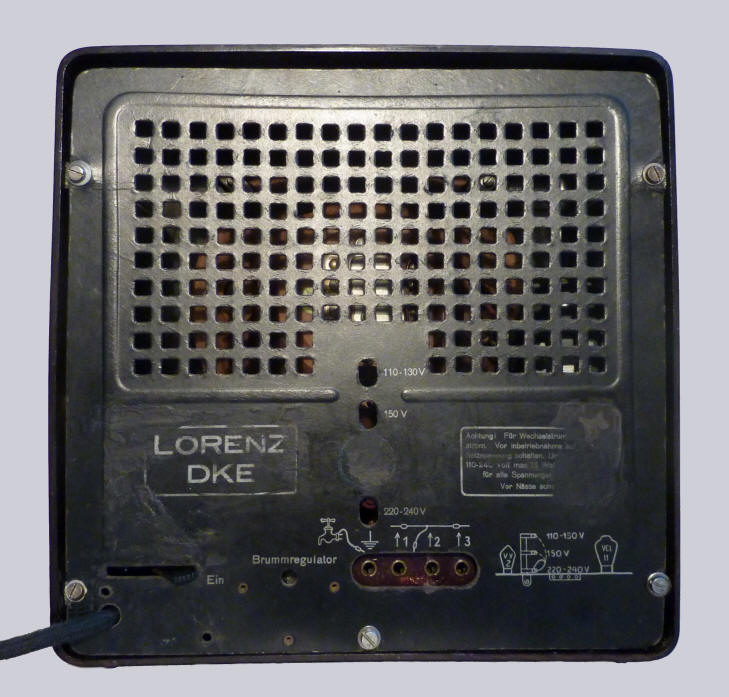

Achterzijde

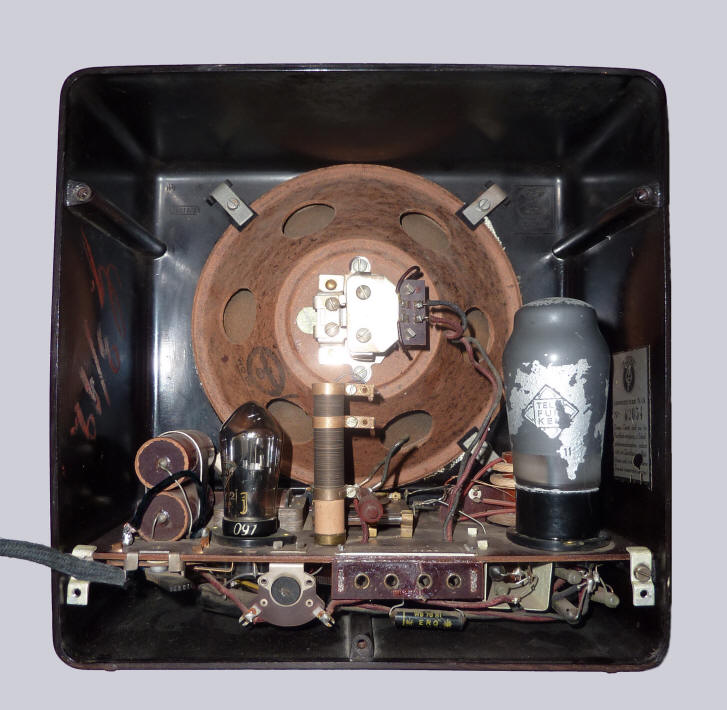

Binnenzijde
Opvallend detail is het luidsprekerhuis van hardpapier.
Rechts is de zilverkleurige VCL11 buis zichtbaar, links de afvlakcondensatoren en de VY2 gelijkrichter. Onder de beide afvlakcondensatoren zit een simpele aan-uit schakelaar.
In het midden, op de aftakkingen van de ballastweerstand, kan het toestel ingesteld worden voor gebruik op 110-130, 150 en 220-240 V.
Onder de ballastweerstand is een pertinax plaatje met een viertal stekerbussen aangebracht voor 3 antenne-ingangen en aarde (links), daarnaast een instelschroef voor de roosterspanning.

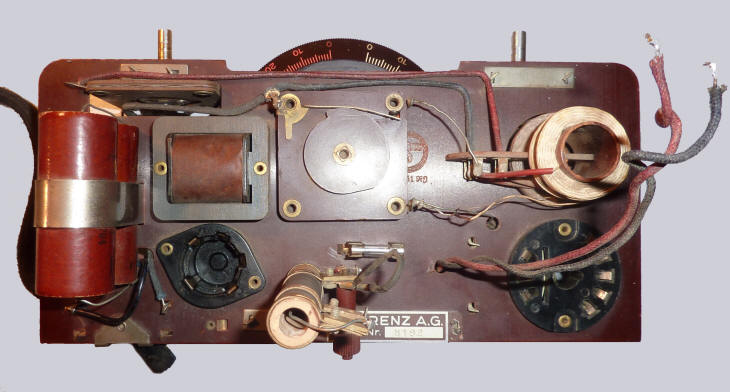

Het chassis
Boven- en onderaanzicht
