"All Electric" superheterodyne ontvanger voor gelijkstroom

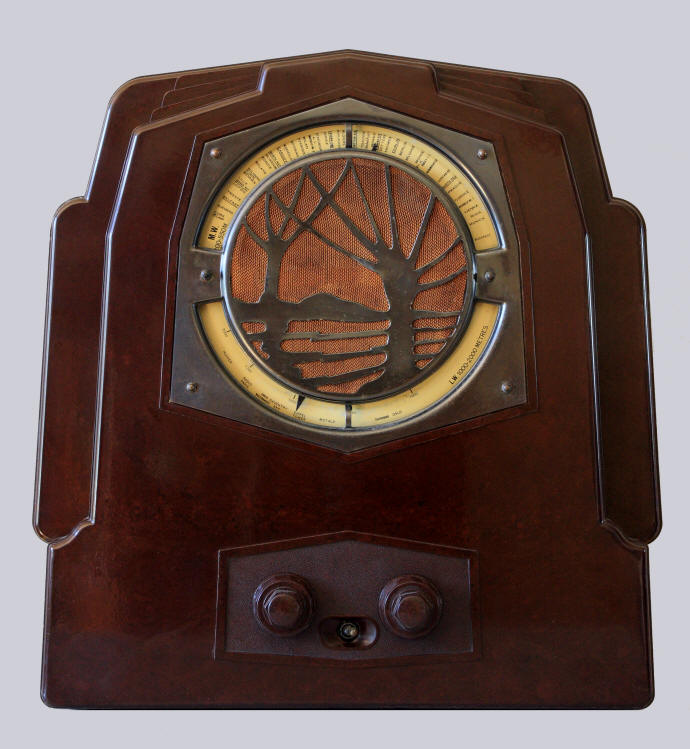

Art Deco mahoniekleurige bakelieten kast met geanodiseerd koperen grill in de vorm van een gestileerd landschap met wilgenbomen. Engelse bijnaam: "Willow tree". Bedrukte metalen schaal met stationsnamen rond de luidspreker. De ontvanger heeft twee uitsparingen in de zijkanten, die het mogelijk maken de zware radio (17,1 kg) wat makkelijker op te tillen. Een vroeg voorbeeld van een door middel van massaproductie gemaakte radio.



Hierboven een behoorlijk nauwkeurig nagemaakt plastic novelty radiootje dat ontvangt op de middengolf en de FM. Het werkt op twee penlight batterijen.
De afmetingen zijn 11 x 10,4 x 4,8 cm. Het toestelletje werd gemaakt in China.
Gelijkstroomversie, uitgerust met vijf seriebuizen. Voor ontvangst op de middengolf (200-550 meter) en de lange golf (1000-2000 meter). Dit was de eerste superheterodyne radio van Ekco.
De ontwerper was J.K. White. Het ontwerp werd eerder gebruikt voor de Ekco RS3 uit 1931. Aan de buitenzijde is het verschil tussen beide radio's alleen te zien aan de aanwijzer. Deze is enkelvoudig bij de RS3 en dubbel uitgevoerd bij de SH25. De RS3 was de eerste radio met stationsnamen op de schaal.
Gegevens Buizen
Serienummer: SC33510
Chassisnummer: 005888
Afmetingen (bhd): 44 45,5 25 cm
Bouwjaar: 1932
Aangeschaft in: 2010
Voltages: 200-210, 220-230 en 240-250 volt gelijkstroom
Klik op een buis voor meer informatie
Schema, Artikel (AC versie)



Wat werd er in 1932 uitgezonden?



Luister naar "Everyone Says 'I Love You'" door het Engelse orkest van Henry Hall, met zang van Les Allen, opgenomen op 20 december 1932.

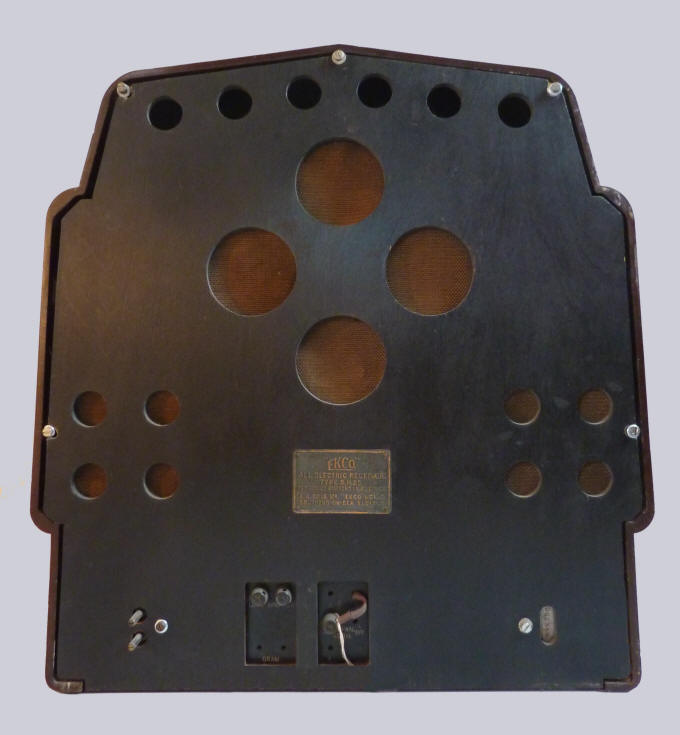

Achterzijde met houten achterwand

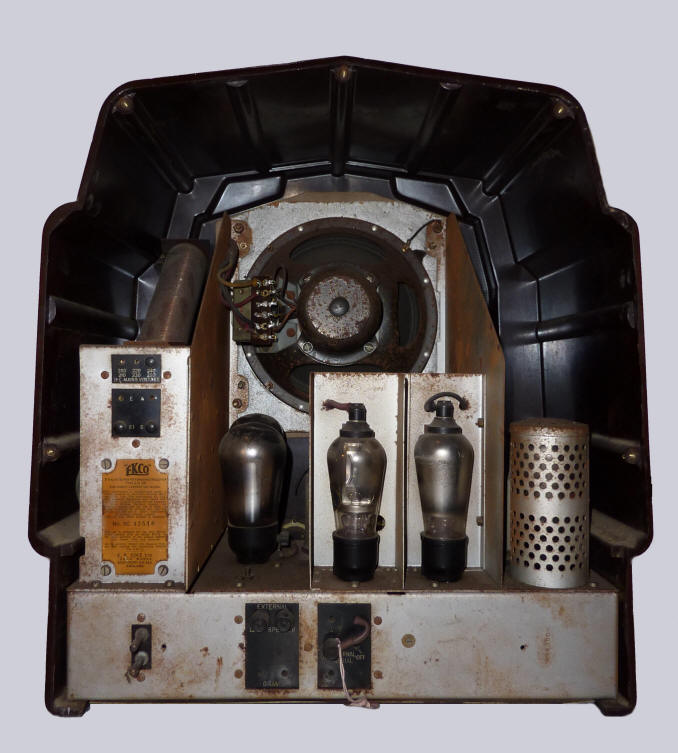

Binnenzijde

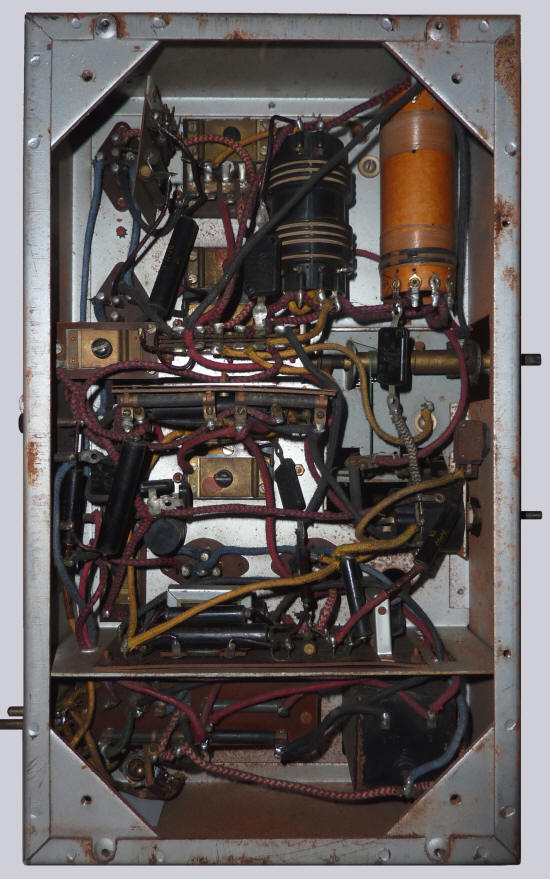

                      Chassis

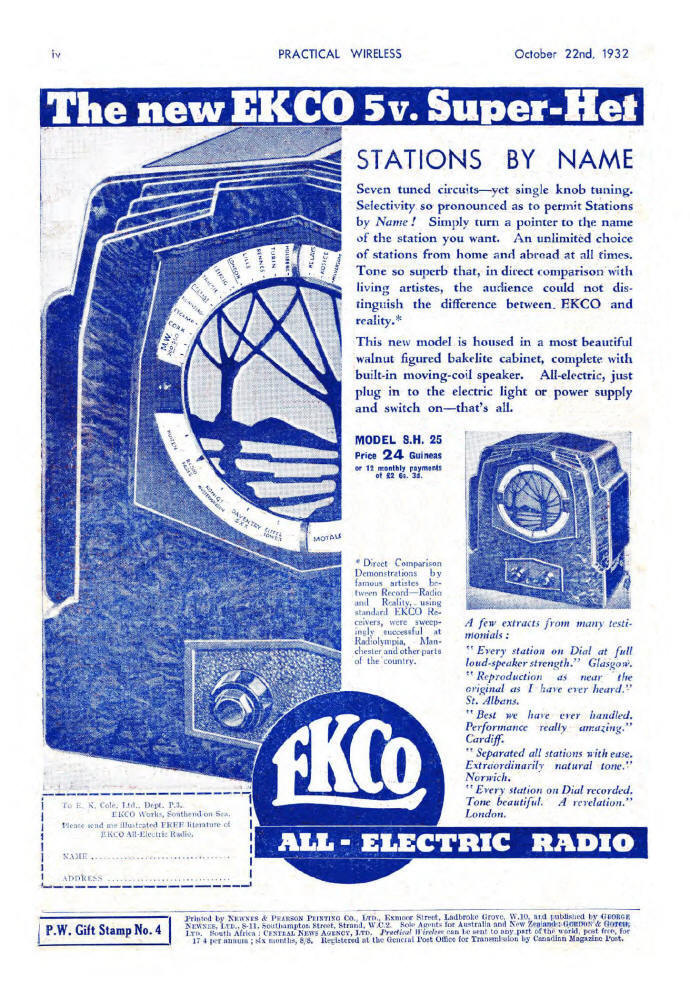

Advertentie in Practical Wireless, 22 oktober 1932
