Superheterodyne ontvanger voor batterij- en wissel- en gelijkstroomvoeding

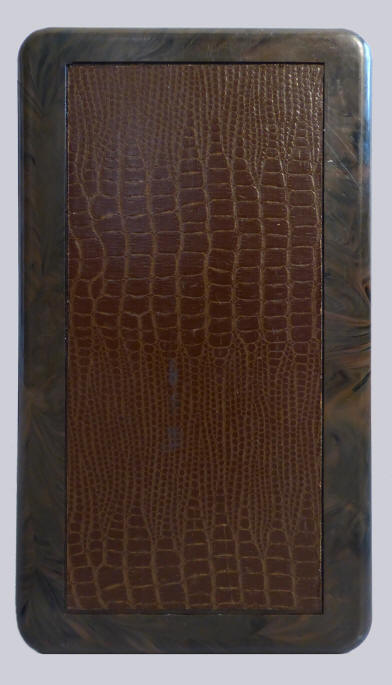

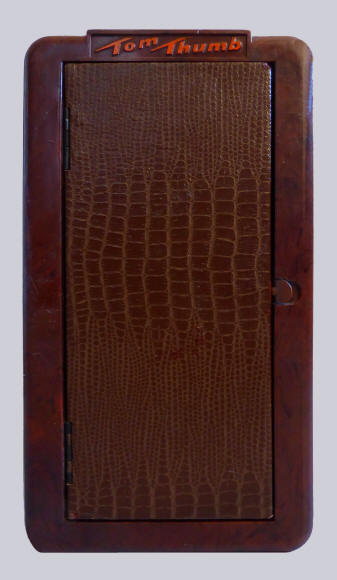

In houten kast, bekleed met bruine imitatie slangenhuid. Het front en de achterkant zijn van bruin gemarmerd plastic. De voor-en achterzijde hebben scharnierende deurtjes. Een raamantenne is gewikkeld rondom de houten kast. Aan de bovenzijde zit een leren draagriempje.

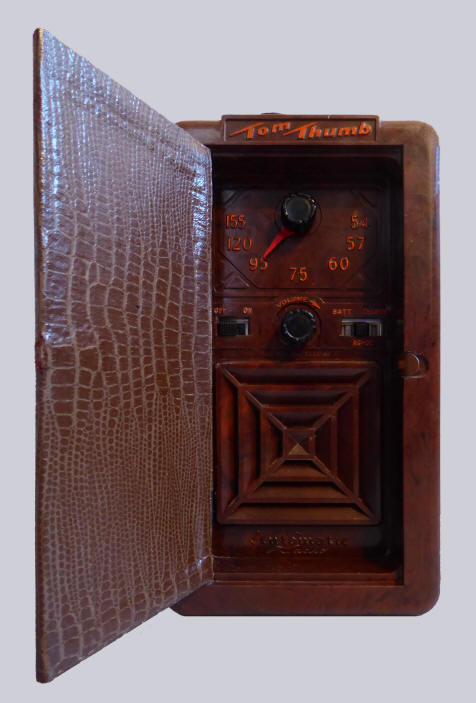

De knoppen: bovenaan: afstemming, daaronder de aan/uit schakelaar, de volumeknop en een drie-standen schakelaar met de standen batterij/AC-DC/en opladen.
Het ontvangertje is uitgerust met een seleengelijkrichter. Het werkt op 5 1,5 volt batterijen voor de gloeistroom, een 67,5 volt batterij voor de hoogspanning en op 110-120 volt wissel- en gelijkstroom. De luidspreker heeft een diameter van 8,7 cm.
Ontvangt op de middengolf (193-555 meter). De middenfrequentie is 455 kHz.
De afkorting A.T.T.P. staat voor Automatic Tom Thumb Personal.
De oorspronkelijke prijs was $ 47.00.
Gegevens Buizen
Serienummer: 522128
Afmetingen (hbd): 24 x 12 x 12 cm
Gemaakt in: 1947
Aangeschaft in: 2017
Klik op een buis voor meer informatie

Schema

Wat werd er in 1947 uitgezonden?



Luister naar "Embraceable You (Take A)" gespeeld door Charlie Parker (as), Duke Jordan (p), Tommy Potter (b), Max Roach (d), opgenomen in New York, op 28 oktober 1947.

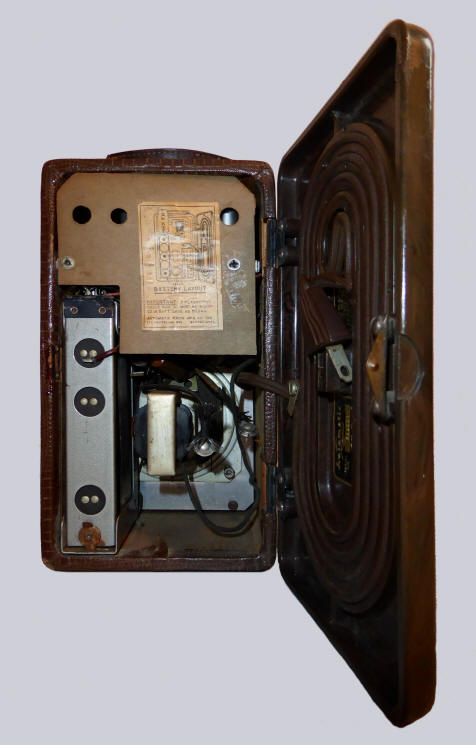

Achterzijde
Het netsnoer is opgerold in de scharnierende achterklep. Links het batterijcompartiment voor de gloeistroombatterijen, rechts naast de uitgangstransformator is plaats voor een hoogspanningsbatterij.

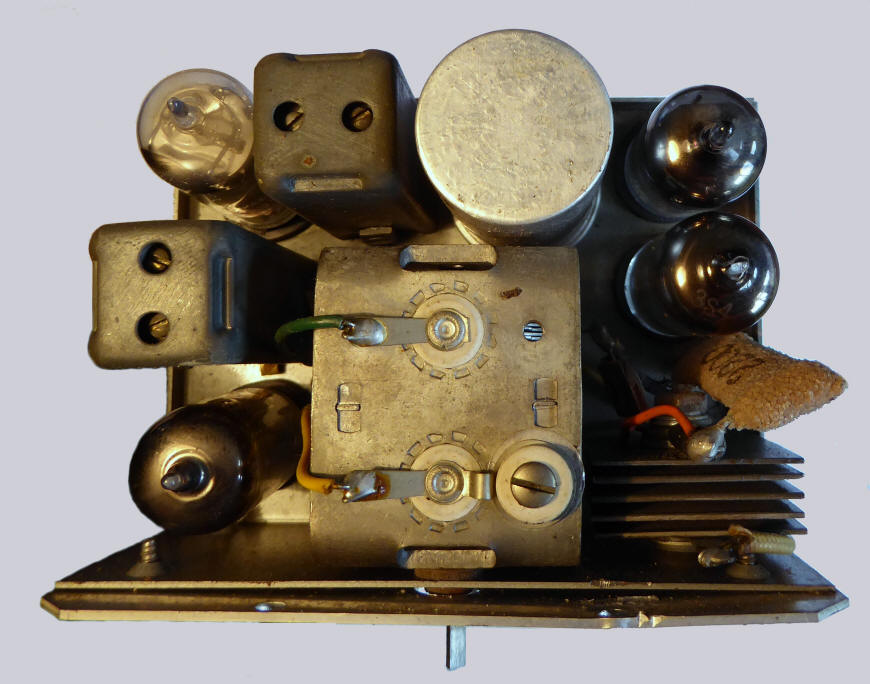

Bovenzijde van het chassis

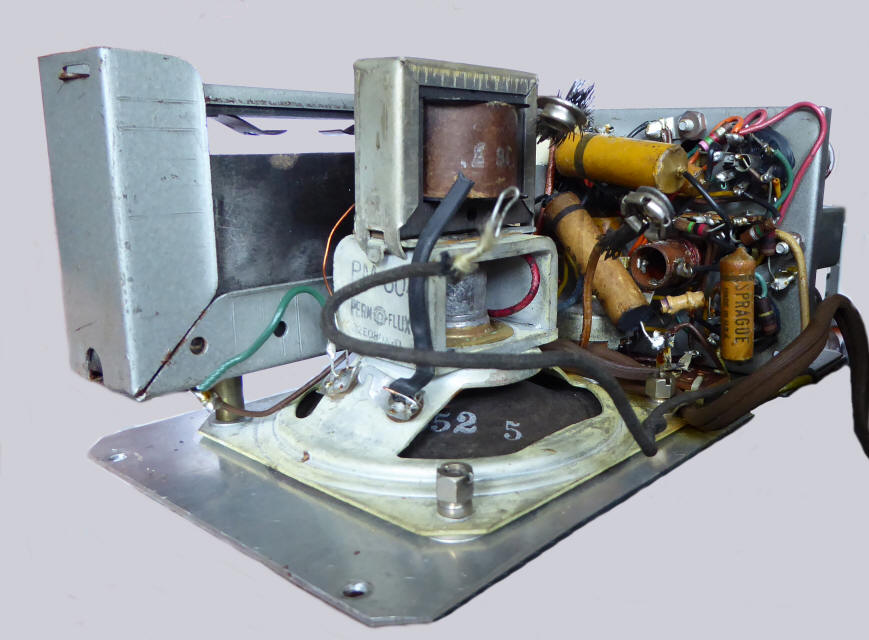

De onderzijde van het chassis

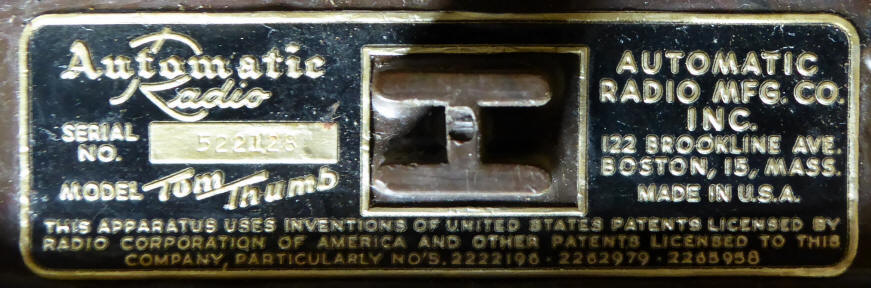

Typeplaatje

Advertentie in Radio and Television Retailing, mei 1947
