Superheterodyne draagbare transistorontvanger

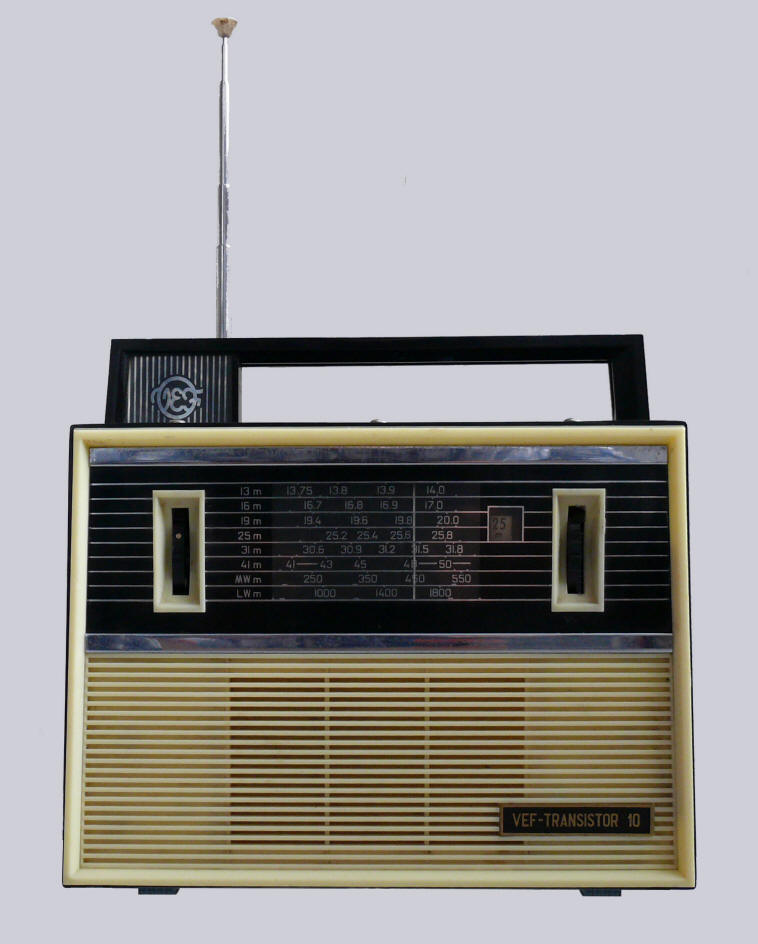

In zwart en crèmekleurige plastic behuizing en plastic draagbeugel met daarin het VEF-logo. Aan de voorzijde zitten de afstemknop en de volumekop, beide uitgevoerd als duimwiel; in de rechter zijkant zit de golflengteschakelaar. Onder en boven de golflengteschaal zijn verchroomde sierstrips aangebracht. Er is ook een uitvoering met een metalen draagbeugel met plastic greep (zie afbeelding onderaan).

De radio is uitgerust met een uitschuifbare telescoopantenne voor de korte golf ontvangst en een ingebouwde ferrietantenne voor ontvangst op de midden- en de lange golf. Aan de achterzijde zitten aansluitingen voor een extra luidspreker, een grammofoon en een antenne.
Met 10 transistoren, 8 afgestemde kringen, een push-pull versterker en een ovale dynamische luidspreker. Het onvervormde uitgangsvermogen is 125 mW. De middenfrequentie is 465 kHz.
De radio heeft 8 golflengtebereiken, 6 korte golfbereiken: 13 meter, 16 meter, 19 meter, 25 meter, 31 meter en 41 meter. Daarnaast nog de middengolf, 187-572 meter en de lange golf, 800-2000 meter. Door gebruik te maken van een trommelkiezer kon de radio gemaakt worden in verschillende versies met andere golfbereiken.
Voeding: 6 1,5 volt D-batterijen.
Gegevens   Transistoren Schema
Serienummer: 547208 2 x heterodyne

Schema
Afmetingen (b×h×d): 28 x 23 x 9,6 cm 1 x mixer
Bouwjaar: 1966 3 x middenfrequentversteker
Gewicht: 2,2 kg (exclusief batterijen) 4 x LF versterker
Gekocht in: 2013

Wat werd er in 1966 uitgezonden?



Luister naar "The Shadow of your Smile" gezongen door de Letse zangeres Aino Bāliņa, opgenomen in 1966.

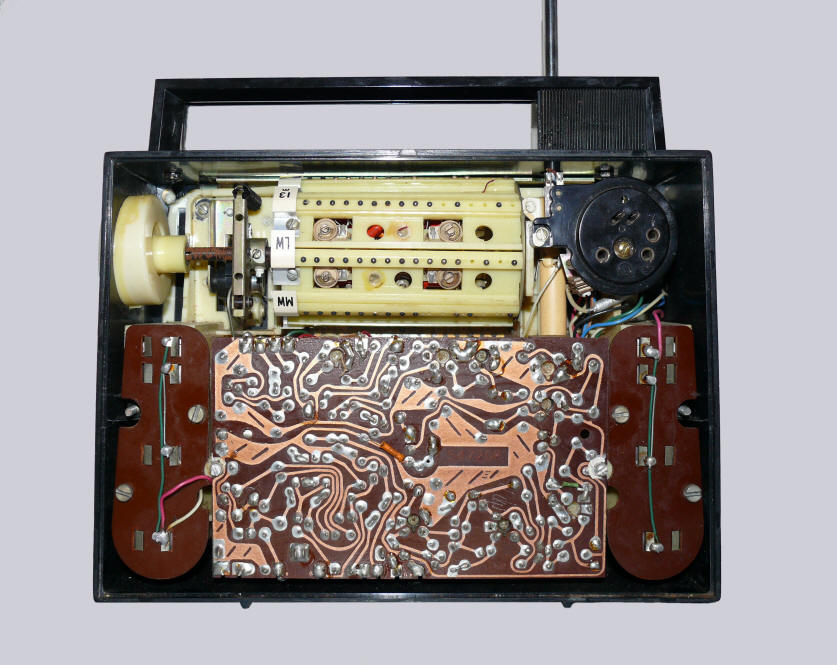

De binnenzijde van de radio
Aan de bovenzijde is de trommelkiezer zichtbaar.

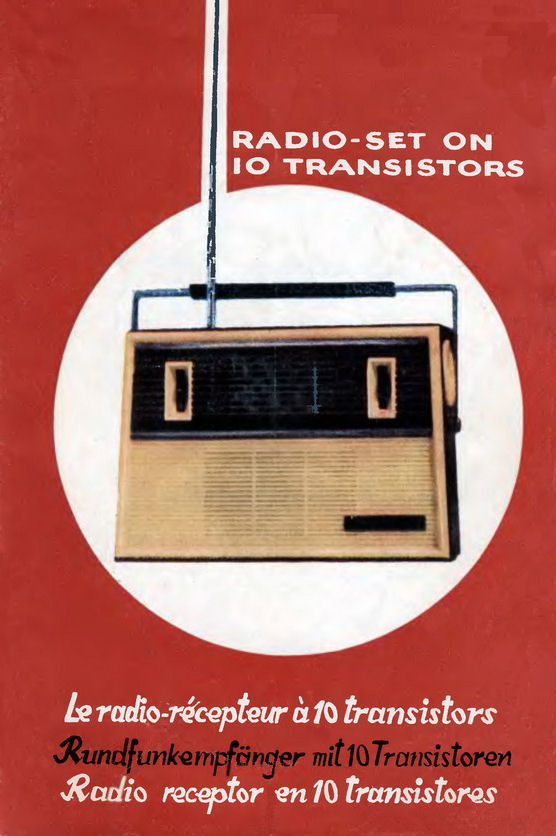

Pagina van een foldertje over de versie met metalen draagbeugel
