Tweekrings ontvanger
Eerste Philips radio, gemaakt bij N.S.F. in Hilversum. Het technisch ontwerp is van ir J.J. Numans; het is de eerste radio die is uitgerust met een pentode.
De vormgeving van de radio is, net als die van de wisselstroomontvanger 2514, van ir. Louis Kalff, die ook de schaalluidspreker had ontworpen. De stijl is die van de "Nieuwe Zakelijkheid". Deze moderne stijl was niet ieders smaak. Speciaal voor deze radio (en voor model 2502) werden radiokastjes gemaakt. Hierin konden zowel de radio als het plaatspanningapparaat (en de accu bij model 2502), geheel aan het oog onttrokken, worden ondergebracht. Een kastje van de firma A. Brandsteder te Amsterdam is hier te zien.

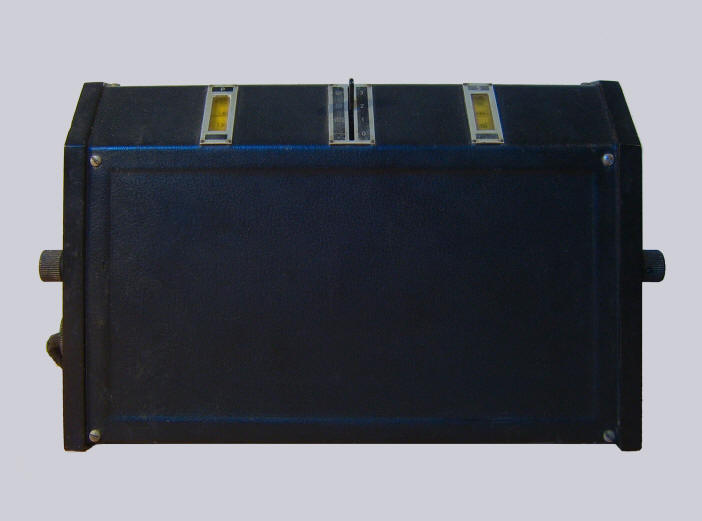

In de linker zijkant zijn de volumeknop en de primaire afstemknop aangebracht, rechts zitten de secondaire afstemming en de terugkoppeling. Tussen de beide afstemschalen zit de golflengteschakelaar met de genummerde bereiken 1: 1000-2000 meter, 2: 300-600 meter en 3: 200-400 meter. In de stand "0" is de radio uitgeschakeld.
De ingebouwde 2503 voedingsunit werkt bij deze radio op 220 Volt. Daarnaast is het Philips plaatspanningapparaat 372 nodig. Het 2504 buisje zorgt voor de negatieve roosterspanning.



De radio was van 9 juni 2012 tot 11 november 2012 te zien in het Van Abbemuseum in Eindhoven, in het kader van de tentoonstelling over de jaren 1924-1929.

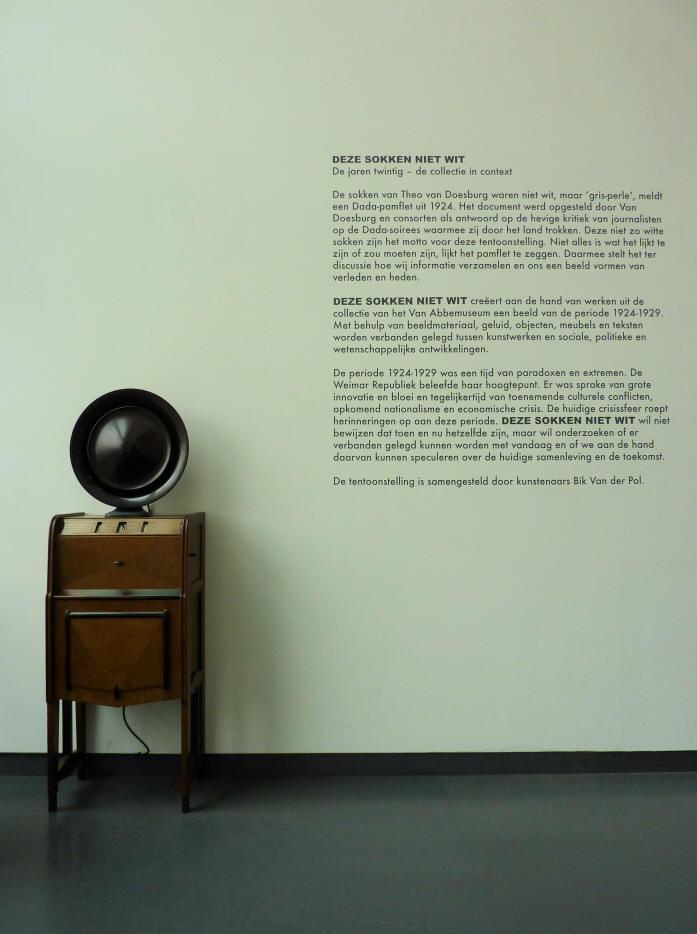

De Philips 2501 in een Brandsteder radiomeubeltje op de tentoonstelling, 15 juni 2012

Gegevens Buizen

Schema


Serienummer: 23953
Afmetingen (bhd): 31 19 13 cm
Bouwjaar: 1927
Aangeschaft in: 2005
Klik op een buis voor meer informatie

Klik op het pdf-logo om te openen

Hoe klinkt deze radio?



Luister naar een kort geluidsfragment van een uitzending van Radio 10 Gold.

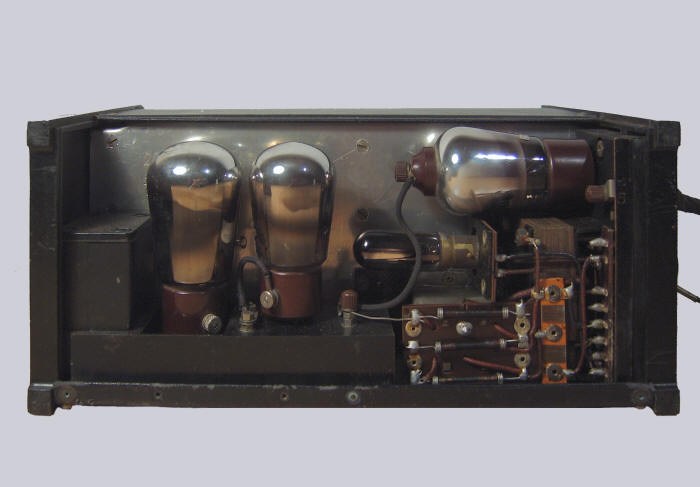

Binnenwerk (de kap over de 2503 voedingsunit moet nog worden geplaatst)

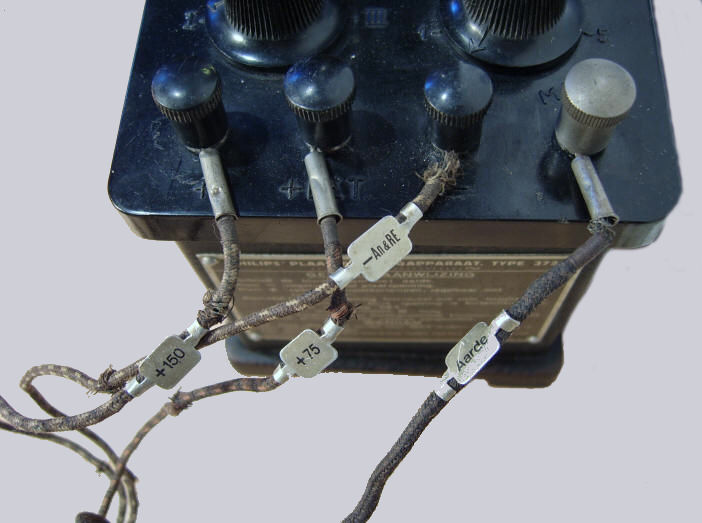

De aansluitsnoeren van de 2501 voor de verbinding met het plaatstroomapparaat 373 zijn voorzien van aluminium labeltjes
Advertentie voor de 2501, gemaakt in 1927 door Matthieu Clement Advertentie voor de 2501 door Wladimir Bielkine, 1927

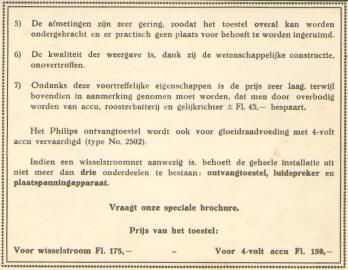

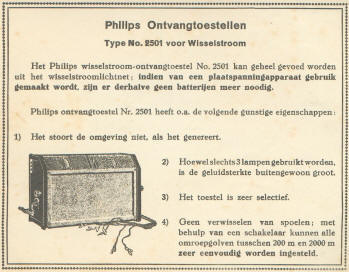

 Uit een folder voor Philips producten uit 1927

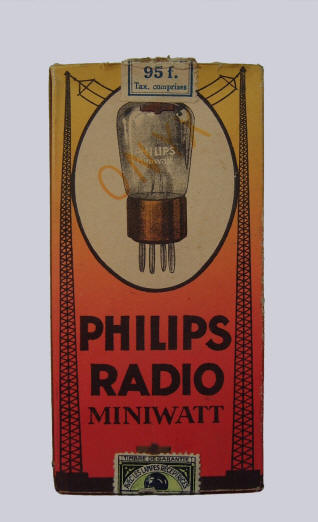

Een ongeopende, nog verzegelde doos met een Franse F215 Franse reclame voor de Philips 2501 en 2502 van Matthieu Clement
