Superheterodyne ontvanger
Kort na de Tweede Wereldoorlog gemaakt, op basis van het Philips 208U chassis. Dit model, met houten kast en bekleding van papiertouw, werd op de markt gebracht als luxe uitvoering van het bakelieten model H126U. De spoelbussen hebben jaarstempels uit 1939 en 1940.

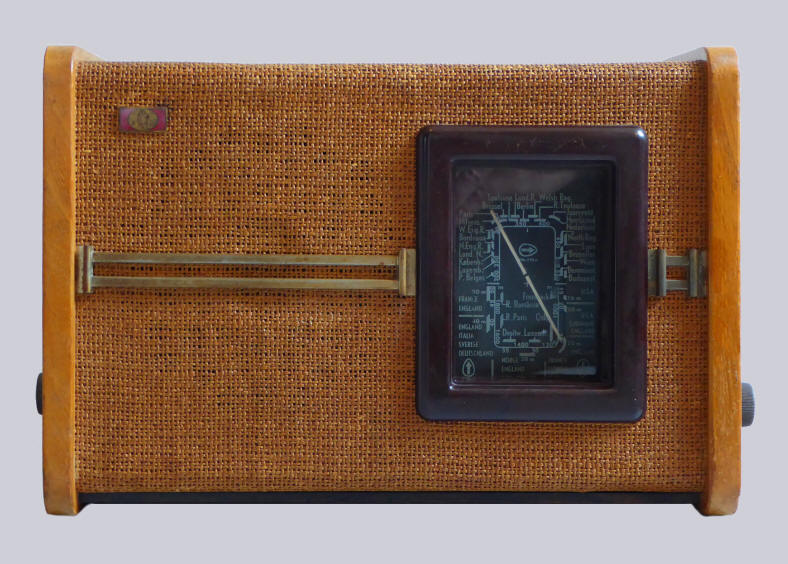

De behuizing van de radio bestaat uit twee blank houten zijpaneeltjes en een houten frame waarover geweven papiertouw is aangebracht. Papiertouw is gemaakt van strengen sterk papier. Het materiaal was al langer bekend en werd ook door de Duitsers in de Eerste Wereldoorlog gebruikt. Tijdens de oorlog werden er o.a. schoenen en tassen van gemaakt. Het materiaal is ook nu nog leverbaar in kunstnijverheidswinkels.
De bedieningsknoppen zitten aan de zijkanten. In de linker zijwand de netschakelaar met volumeregeling; in de rechterzijwand de afstemknop en de golflengteschakelaar.
De radio ontvangt op de korte golf (16,5-51 meter), de middengolf (196-570 meter) en de lange golf (750-1910 meter). De middenfrequentie is 452 kHz.

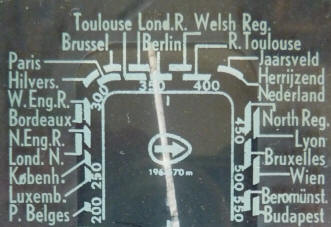

Op de schaal zie we het radiostation "Herrijzend Nederland". Radio Herrijzend Nederland zond voor het laatst uit op zaterdag 19 januari 1946. De Stichting Nederlandse Radio-Omroep in Overgangstijd nam de uitzendingen over op zondag 20 januari 1946.
Gegevens
Serienummer: E 2338 E05
Afmetingen (bhd): 29 18 14 cm
Bouwjaar: 1945
Aangeschaft in: 2010
Voltage: 220 V ~ en -
Gewicht: 2,7 kg
Buizen
Schaallampje: 7121D

Klik op een buis voor meer informatie

Schema

Wat werd in 1945 uitgezonden?



Luister naar een BBC radio-uitzending uit 1945 met Swing Music

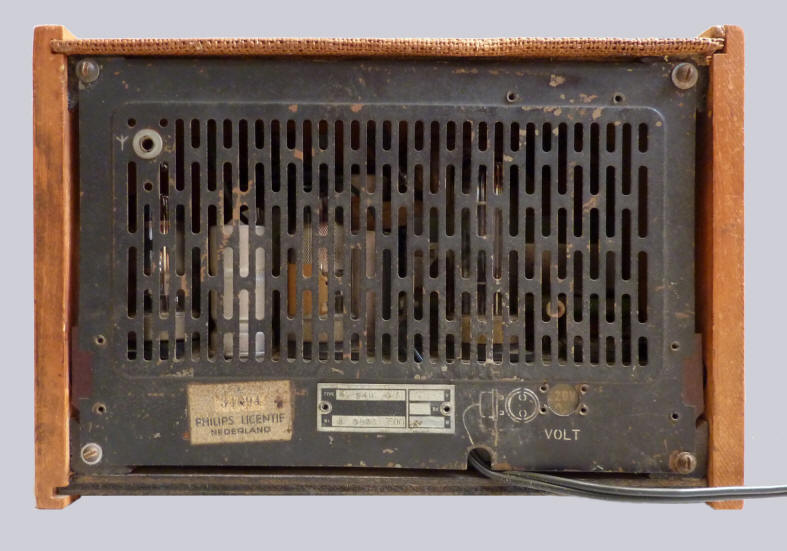

Achterzijde

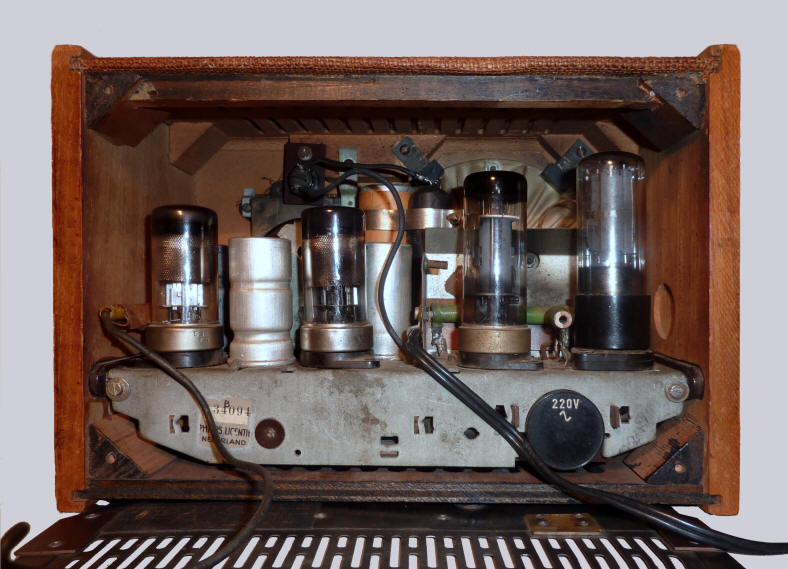

Binnenzijde

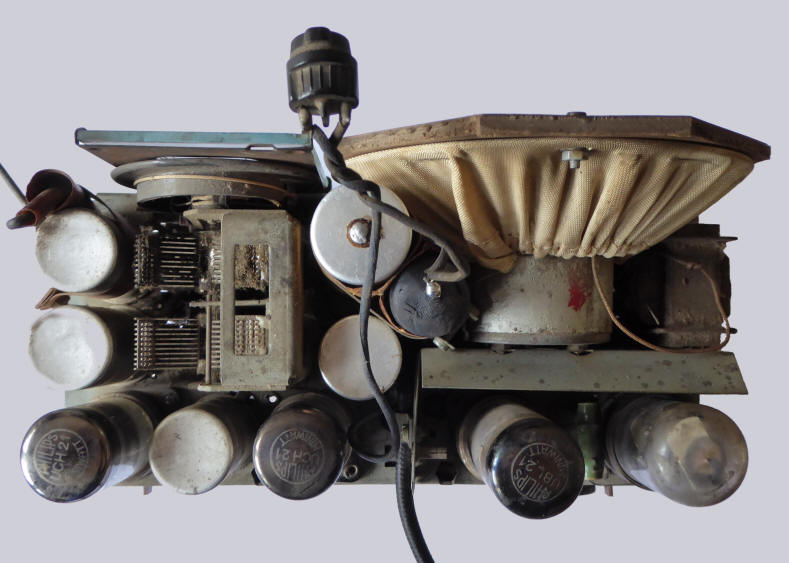

Bovenzijde chassis

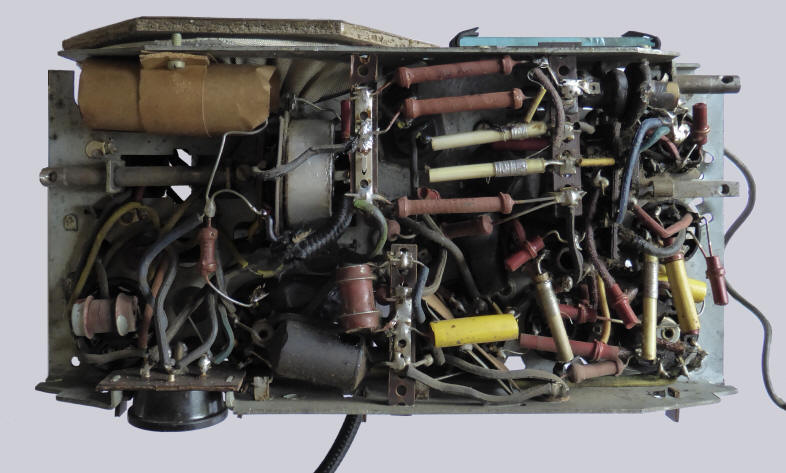

Onderzijde chassis
