Tweekringsontvanger
Eikenhouten kast, zwart geverfd aluminium front met bakelieten knoppen. Ontwerp van Otto van Tussenbroek. Gebouwd door Van der Heem & Bloemsma, Den Haag. Deze firma bracht de radio ook uit onder haar eigen naam als H. & B. 34.
Het Volk, dagblad voor de arbeiderspartij, 10 september 1931
De radio werd op de Najaarsbeurs te Utrecht in september 1931 gepresenteerd.

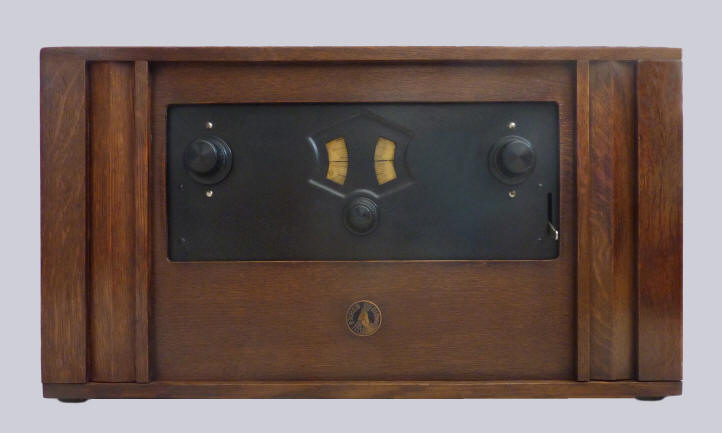

De knoppen van links naar rechts: primaire afstemming, terugkoppeling, secondaire afstemming, golflengteschakelaar. De beide trommelschalen worden verlicht door een fietslampje (6V, 0,3 A).
Aan de bovenzijde van het chassis zijn de aansluitingen voor een luidspreker, een grammofoon, almede de aansluitbussen voor antenne en aarde aangebracht.
Datumstempel op het condensatorblok: 6 oktober 1931.
De oorspronkelijke prijs was f 155,-
Onder de typeaanduiding KY111 is voor Erres ook een kapelradio met ingebouwde luidspreker gemaakt (zie advertenties onderaan). Deze radio werd door Lindeteves-Stokvis in 1934 op de markt gebracht voor Nederlands-IndiŽ.
Gegevens Buizen
Serienummer: 24357
Seriegrootte: Ī 150
Afmetingen (h◊b◊d): 46,4 ◊ 26 ◊ 22,2 cm
Bouwjaar: 1931
Aangeschaft in: 2006
Voltage: 125 V


Klik op een buis voor meer informatie

Vervangend schema

Wat werd in 1931 uitgezonden?



Luister naar "Sweet and Lovely", door het orkest van Jerry Hoey en het Les Allen Trio, opgenomen in november 1931

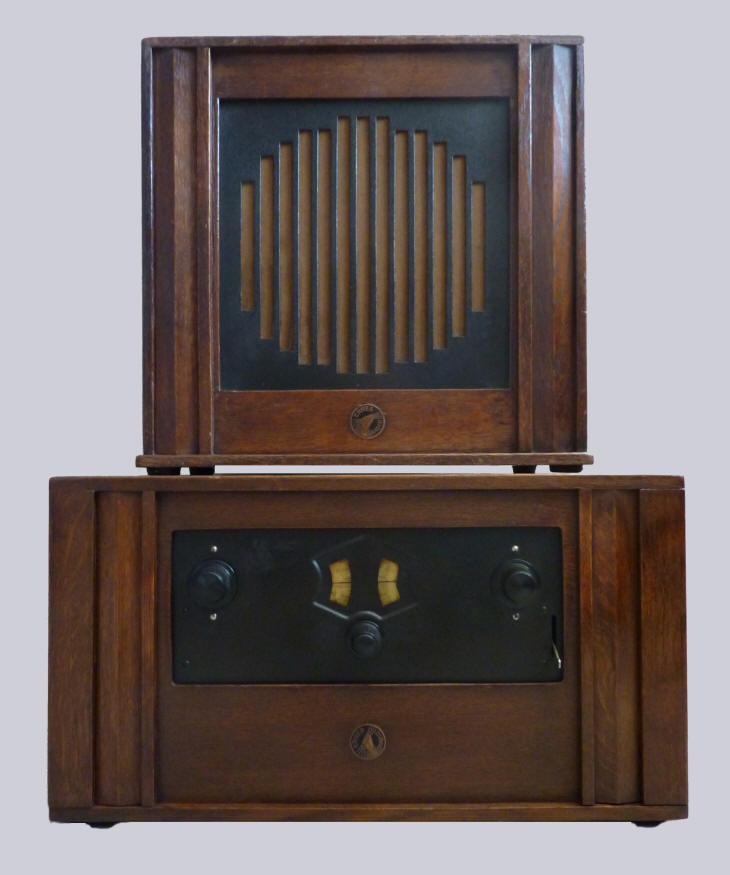

Met Erres luidspreker (1930)

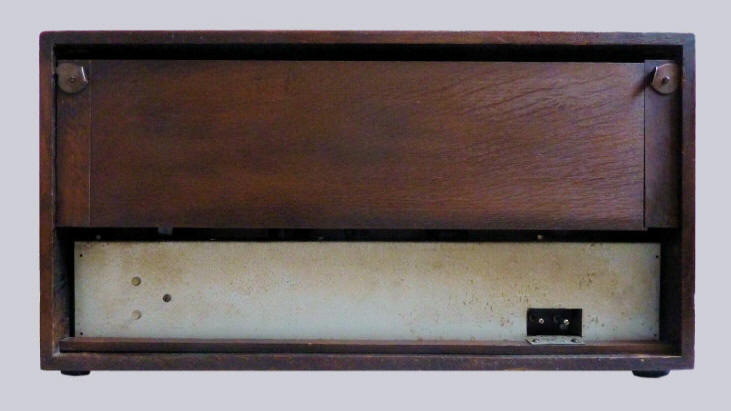

Achterzijde met scharnierende achterwand.

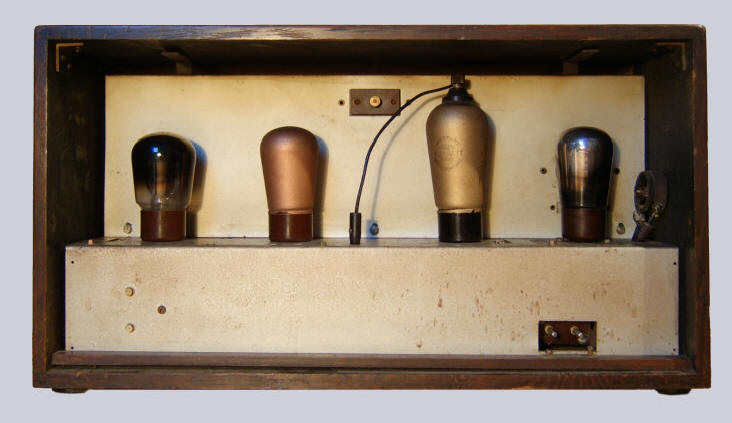

Achterzijde. Buizen (v.l.n.r.) C443, E424, E452T, 506K.

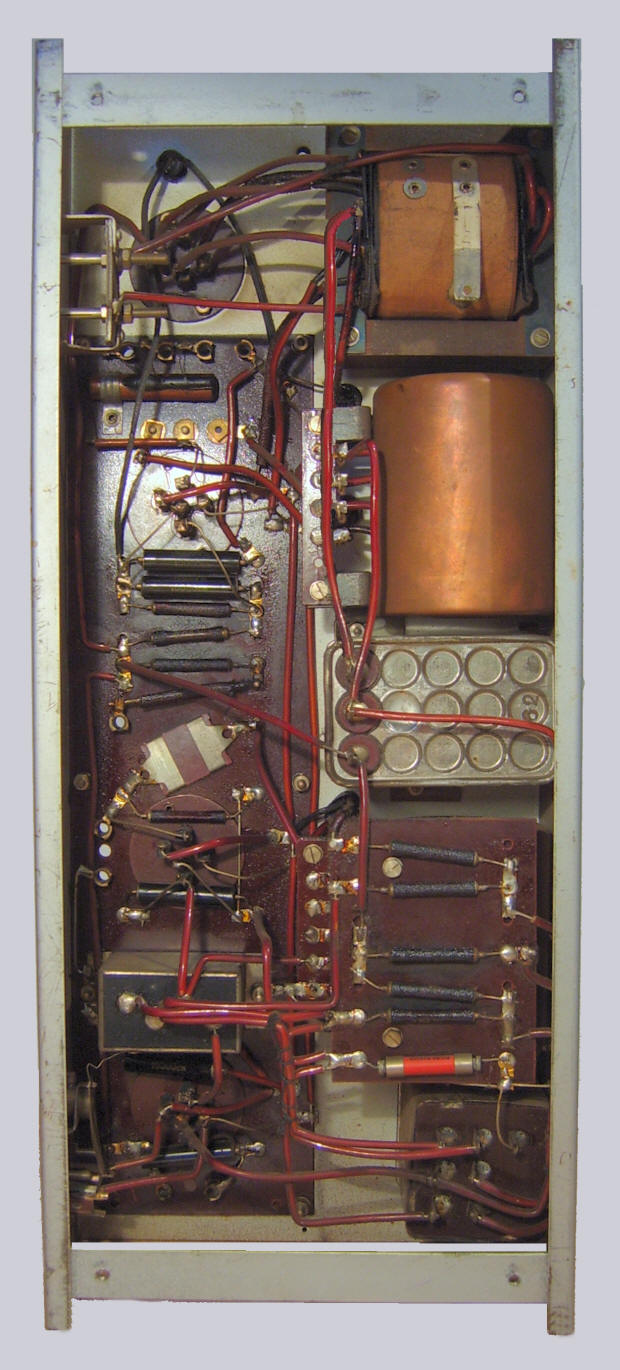

Onderzijde
Een tweede koperen spoelbus bevindt zich onder het rechter weerstandenbord, tussen de beide condensatorblokken. De radio werkt weer, na het opnieuw wikkelen van de Philips 4000 l.f. trafo (linksonder).

Advertentie voor de tropenradio KY111 in Het Nieuws van den Dag voor Nederlandsch-IndiŽ, 12 mei 1934...

... en in de Nirom-Bode (1934)

Deze radio heeft de buizen E446, E446, E443H en 1823. De radio werkt met weerstandkoppeling. De golfbereiken zijn 12-40 meter, 30-85 meter en 75-200 meter.
Erres KY111. Foto uit een folder
