Tweekringsontvanger

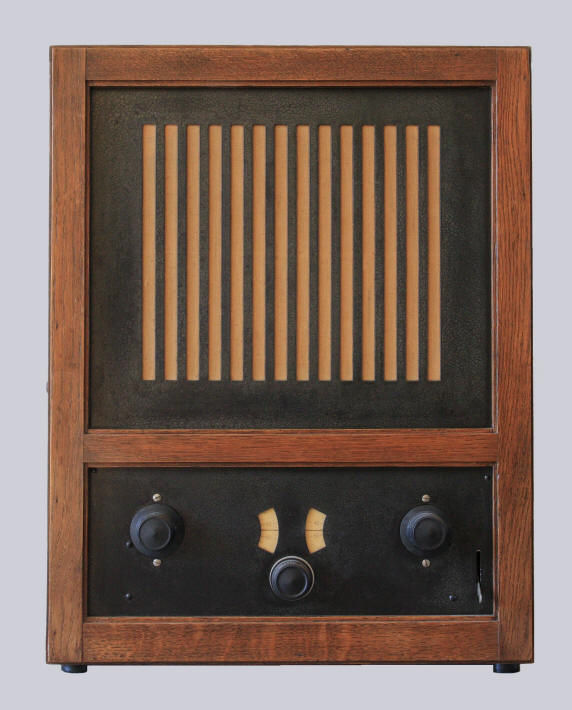

Dit is de eerste commerciële Nederlandse radio-ontvanger op wisselstroom met een ingebouwde luidspreker. Het ontwerp - in strakke Haagse Stijl - is van  Otto van Tussenbroek (1882-1957). Kast van eikenhout, front van zwartgeverfd aluminium. Het luidsprekerdoek is - hoewel verkleurd - nog origineel. Gemaakt door Van der Heem & Bloemsma in Den Haag. Latere versies hebben een grammofoonaansluiting (zie foto onderaan). Een datumstempel op een van de condensatorbehuizingen geeft de datum 10 januari 1931. Klik op reparatieverslag voor een verslag van de restauratie van een vorige radio.

Otto van Tussenbroek

Gegevens Buizen Reparatieverslag
Serienummer: 67032
Afmetingen: 37,5 × 49 × 18,5 cm
Bouwjaar: 1931
Aangeschaft in: 2005/2006
Klik op een buis voor meer informatie

Schema
In de vroegste modellen van deze radio is een andere buizenbezetting gebruikt: naast de 506K de B443 als eindtrap, de E415 of E424 als detector en de E442 als HF buis.

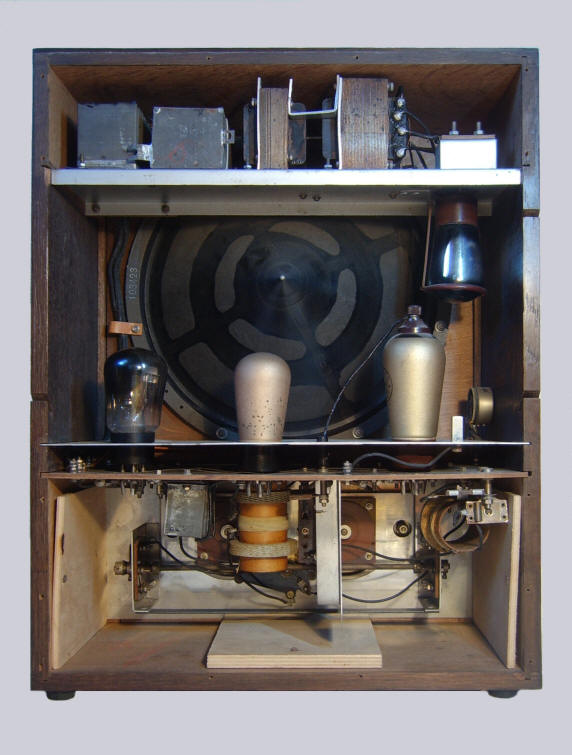

Achterzijde
Datumstempel op het linkse condensatorblok: 10 januari 1931.

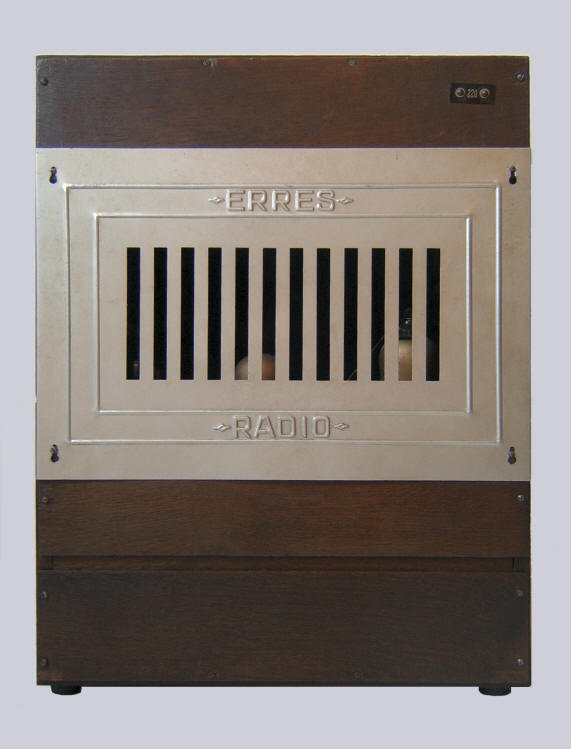

Achterzijde
Met houten en aluminium achterwand.

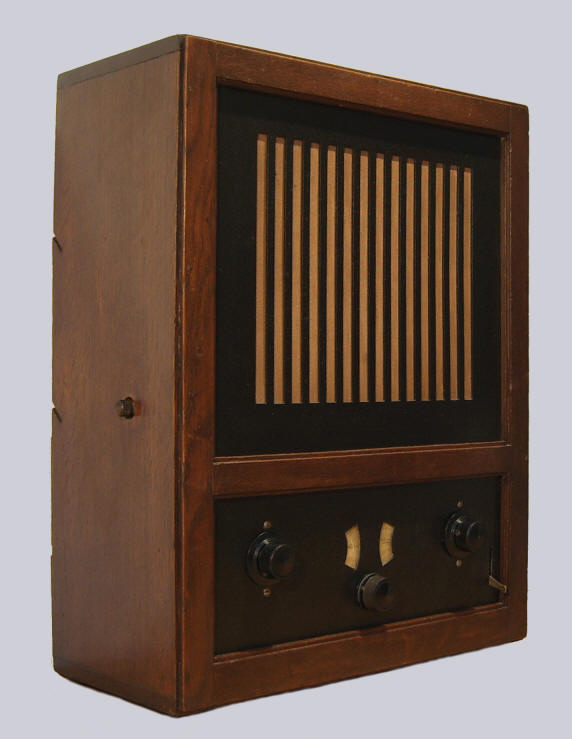

Zij-aanzicht
De volumeregeling is hier zichtbaar.
Aansluitingen

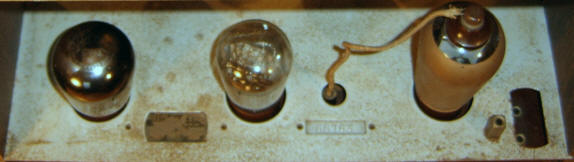

Boven: KY107 66763 zonder grammofoonaansluiting

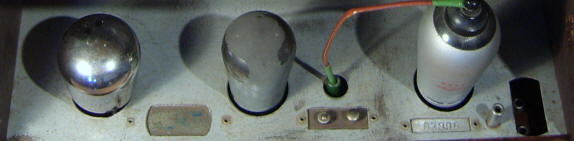

Onder: K107 67996 met grammofoonaansluiting
Foto uit Radio Expres, 12 september 1930 Advertentie voor de in de KY 107 toegepaste Philips 4000 laagfrequent transformator in Radio Expres van 19 september 1930

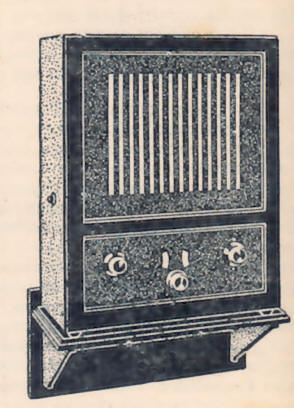

De Erres KY107 als "zanger aan de wand" (uit een Erres folder, 1930)
