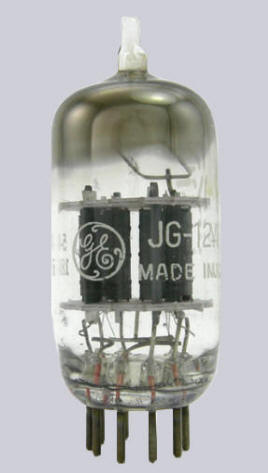

General Electric 12AY7

Medium mu double triode

Heaters can be connected parallel for 6.3V, 0.3A.

1	2	3	4	5	6	7	8	9
a2	g2	k2	f	f	a1	g1	k1	hct

Vf	Af	Va	Vg	mAa	ra	gm	Pdiss
12.6	0.15	250	-4	3	25,000	1.75	1.5

Equivalents

6n4p, 6072
